PCB podłoża
Created with Pixso. Substrat IC Wielowarstwowy sztywny PCB do telefonów komórkowych Substrat pakietu EMMC

Substrat IC Wielowarstwowy sztywny PCB do telefonów komórkowych Substrat pakietu EMMC

Nazwa marki: TECircuit
Numer modelu: TEC0211
MOQ: 1 PCS
Cena £: USD 1.99 ~ USD9.99/pcs
Czas dostawy: 5-15 dni roboczych
Warunki płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marka:
Shenzhen Tecircuit Electronics Co., Ltd
Rodzaj produktu:
PCB, płytka wysokiej częstotliwości, SZTYWNA płytka PCB, sztywna płytka, elastyczna płytka, sztywna-
Przedmiot nr.:
R0079
Usługa:
Serwis PCBA
Szczegóły pakowania:
Opakowanie próżniowe + pudełko kartonowe
Możliwość Supply:
50000 sztuk/miesiąc
Podkreślić:

PCB sztywne wielowarstwowe do telefonów komórkowych

,

PCB podłoża IC do telefonów komórkowych

Opis produktu

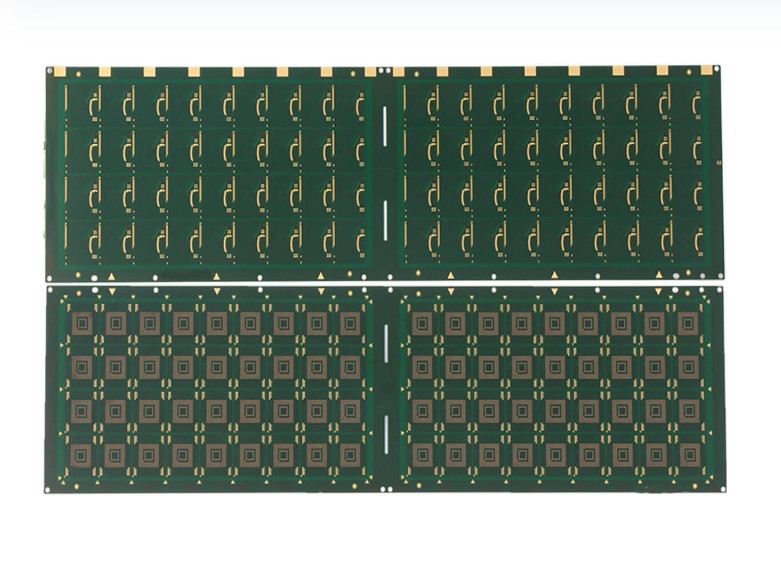

Obrazy produktów



Substrat IC Wielowarstwowy sztywny PCB do telefonów komórkowych Substrat pakietu EMMC 0









O TECircuit



Znaleziono:TECircuit działa od2004.

Miejsce:Dostawca usług w zakresie produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.


Pozycja:Zastosowalne PCB EMS,ofertypełny zakresJednorazowy
usługi w sklepie.

Usługa:
Płyty drukowane (PCBI montaż płytek drukowanych.PCBA), Elastyczna płytka drukowanaFPC), Składniki,
Budowanie pudeł, testowanie.


Zapewnienie jakości: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 i zgodne z ROHS i REACH.

Zdjęcia fabryczne:
Własna fabryka: 50 000 mkw. Pracownicy: 930+



Zastosowanie produktu

  • Procesory aplikacji:

    • Używane w głównych jednostkach przetwarzających smartfonów, umożliwiających wysokiej wydajności obliczeniowe i możliwości wielozadaniowości.
  • Przetwarzacze bazy:

    • Zintegrowane z komponentami odpowiedzialnymi za zarządzanie komunikacją bezprzewodową, w tym łącznością komórkową i transmisją danych.
  • Układy scalone do zarządzania energią:

    • Zastosowane w rozwiązaniach zarządzania energią w celu optymalizacji zużycia baterii i efektywności ładowania.
  • Moduły RF:

    • Używane w komponentach częstotliwości radiowych do funkcji Wi-Fi, Bluetooth i GPS, zwiększających funkcje łączności.
  • Moduły kamer:

    • Zintegrowane z podłożami obsługującymi przetwarzanie obrazu i interfejsy czujników dla wysokiej jakości fotografii.
  • Moduły pamięci:

    • Używane w podłogach pamięci RAM i pamięci flash, ułatwiające szybkie przechowywanie i odzyskiwanie danych.
  • Wyświetlanie sterowników:

    • Wykorzystywane w układach zarządzających wyświetlaczami, zapewniających wysoką rozdzielczość i szybkość reakcji ekranów dotykowych.
  • Chipy do przetwarzania dźwięku:

    • Zintegrowane z układami audio, które zwiększają jakość dźwięku i obsługują zaawansowane funkcje audio.
  • Czujniki:

    • Stosowane w podłogach do różnych czujników, w tym skanerów odcisków palców, akcelerometrów i gyroskopów.
  • Rozwiązania łączności:

    • Wykorzystywane w substratach NFC (Near Field Communication) i innych technologiach łączności.



Cechy produktu

  1. Wysoka gęstość:

    • Zaprojektowany tak, aby pomieścić dużą liczbę połączeń w kompaktowej przestrzeni, niezbędnej dla nowoczesnych smartfonów.
  2. Zarządzanie cieplne:

    • Wykorzystuje skuteczne mechanizmy rozpraszania ciepła w celu utrzymania optymalnej temperatury pracy dla komponentów o wysokiej wydajności.
  3. Niski profil:

    • Kompaktowe konstrukcje umożliwiają integrację z cienkimi urządzeniami mobilnymi, nie naruszając ich funkcjonalności.
  4. Integralność sygnału:

    • Zaprojektowany w celu zminimalizowania strat sygnału i zakłóceń, zapewniając niezawodną wydajność dla szybkiej transmisji danych.
  5. Efektywność kosztowa:

    • Odpowiedni do produkcji dużych objętości, zrównoważający wydajność z kosztami produkcji.
  6. Trwałość:

    • Zbudowany tak, by wytrzymać obciążenia mechaniczne i warunki środowiskowe, zapewniając niezawodność w codziennym użytkowaniu.
  7. Zgodność:

    • Może być stosowany z różnymi materiałami i technologiami półprzewodnikowymi, zwiększając elastyczność projektowania.
  8. Dostosowanie:

    • Dostosowane do spełnienia określonych wymagań projektowych i potrzeb aplikacji, wspierające innowacyjne cechy.
  9. Zgodność z normami:

    • Produkowane zgodnie ze standardami przemysłowymi dotyczącymi wydajności, bezpieczeństwa i przepisów dotyczących środowiska.
  10. Łatwość montażu:

    • Zaprojektowany do kompatybilności z zautomatyzowanymi procesami montażu, zwiększając wydajność produkcji.





Częste pytania

Pytanie 1: Co jest wymagane do oferty?
Odpowiedź:
PCB: ilość użytkowanych materiałów, plik Gerbera i wymagania techniczne ((materiał/obróbka powierzchniowa, grubość miedzi, grubość płyty,...)
PCBA: informacje o PCB, BOM, ((dokumentacja badawcza...)

P2: Jakie formaty plików akceptujesz do produkcji?
Odpowiedź:
Plik PCB Gerber
Wykaz BOM dla PCB
Metoda badania PCBA


P3: Czy moje pliki są bezpieczne?
Odpowiedź:
Twoje pliki są całkowicie bezpieczne. Wszystkie dokumenty od klientów nigdy nie są udostępniane osobom trzecim.

P4: Jaka jest metoda wysyłki?
Odpowiedź:

Możemy zaoferować FedEx / DHL / TNT / UPS do wysyłki.

P5: Jaka jest metoda płatności?
Odpowiedź:
Przesyłka telegraficzna z góry (z góry TT, T/T), PayPal jest dopuszczalna.

- Nie.Opis produktu- Nie.

Specyfikacja:
warstwy PCB: 1-42 warstwy
Materiały PCB: CEM1, CEM3, Rogers, FR-4, FR4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów
Maksymalny rozmiar płyty PCB: 620 mm*1100 mm
Świadectwo PCB: Zgodność z dyrektywą RoHS
grubość PCB: 10,6 ± 0,1 mm
Gęstość warstwy miedzi: 0.5-5 uncji
Gęstość warstwy wewnętrznej miedzi: 0.5-4 uncji
Maksymalna grubość płyty PCB: 60,0 mm
Minimalna wielkość otworu: 0.20mm
Minimalna szerokość linii/przestrzeń: 3/3ml
Min. S/M Pitch: 0.1mm(4mil)
Gęstość płyty i współczynnik otworu: 30:1
Minimalne otwory miedziane: 20 μm
Tolerancja (PTH): ± 0,075 mm ((3 mil)
Tolerancja (NPTH): ±0,05 mm (2 mil)
Odchylenie pozycji otworu: ±0,05 mm (2 mil)
Tolerancja: ±0,05 mm (2 mil)
Maska lutowa PCB: Czarny, biały, żółty
Powierzchnia PCB wykończona: HASL bez ołowiu, zanurzenie ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Peelable, Zanurzenie Silver
Legenda: Biały
E-test: 100% AOI, rentgen, lotnicze badania sondy.
Opis: Drogę i wynik/rozcięcie V
Standardy kontroli: IPC-A-610CCKLASA II
Świadectwa: UL (E503048),ISO9001/ISO14001/IATF16949
Wydane sprawozdania: Wykonanie kontroli końcowej, E-test, test spawalności, mikrosekcja i wiele więcej
