Wielowarstwowy podłoże IC PCB PCB PCB sztywne ślepe przewody miękkie złoto

Wielowarstwowy podłoże IC PCB PCB PCB sztywne ślepe przewody miękkie złoto

Nazwa marki:	TECircuit
Numer modelu:	TEC0207
MOQ:	1 PCS
Cena £:	USD 1.99 ~ USD9.99/pcs
Czas dostawy:	5-15 dni roboczych
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marka:

Shenzhen Tecircuit Electronics Co., Ltd

Rodzaj produktu:

PCB, płytka wysokiej częstotliwości, SZTYWNA płytka PCB, sztywna płytka, elastyczna płytka, sztywna-

Przedmiot nr.:

R0075

Usługa:

Serwis PCBA

Szczegóły pakowania:

Opakowanie próżniowe + pudełko kartonowe

Możliwość Supply:

50000 sztuk/miesiąc

Podkreślić:

Wielowarstwowa tablica PCB podłoża IC

Płyty PCB z substratu IC z miękkiego złota

Opis produktu

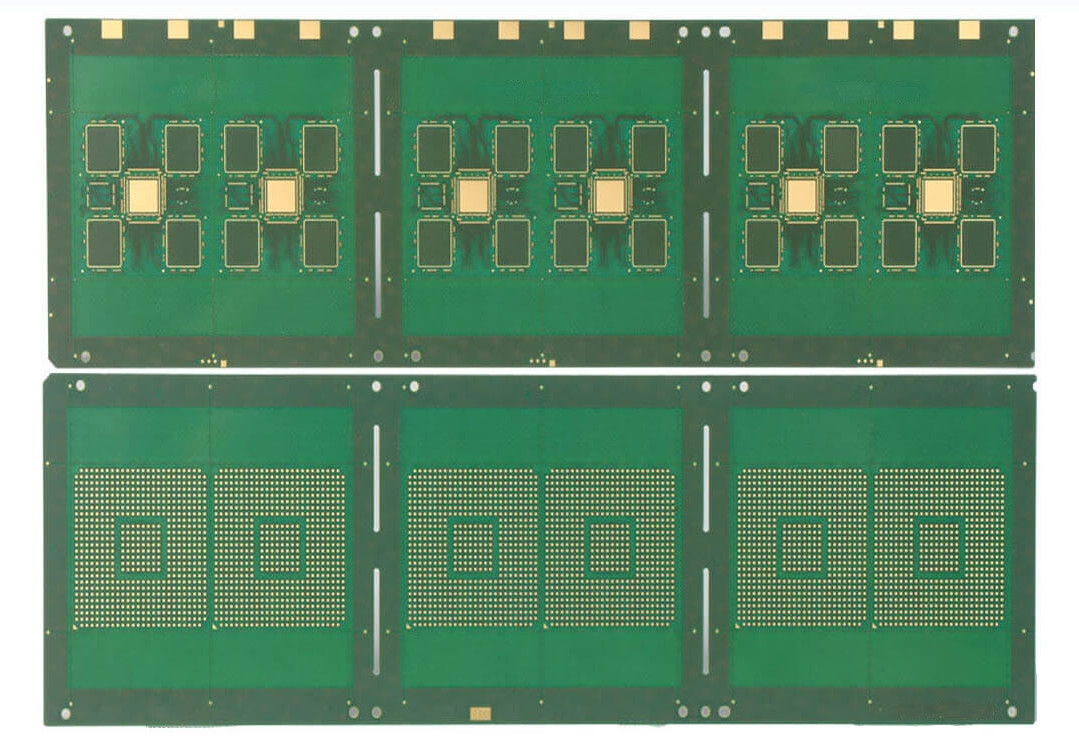

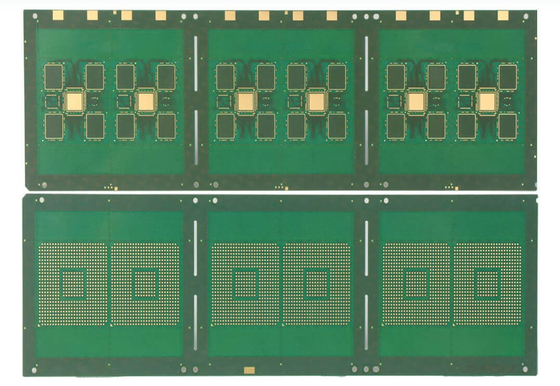

Obrazy produktów

O TECircuit

Znaleziono:TECircuit działa od2004.

Miejsce:Dostawca usług w zakresie produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.

Pozycja:Zastosowalne PCB EMS,ofertypełny zakresJednorazowyusługi w sklepie.

Usługa: Płyty drukowane (PCBI montaż płytek drukowanych.PCBA), Elastyczna płytka drukowanaFPC), Składniki,Budowanie pudeł, testowanie.

Zapewnienie jakości: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 i zgodne z ROHS i REACH.

Zdjęcia fabryczne:
Własna fabryka: 50 000 mkw. Pracownicy: 930+

Zastosowanie produktu

PCB o wysokiej gęstości łączności międzyprzewodnikowej (HDI):
- Używane w projektach HDI, w których przestrzeń jest ograniczona, umożliwiając więcej połączeń na mniejszym obszarze.
Urządzenia mobilne:
- Zintegrowany w smartfonach i tabletach, aby zoptymalizować przestrzeń i poprawić wydajność poprzez zmniejszenie ścieżek sygnału.
Elektronika użytkowa:
- Wykorzystywane w urządzeniach takich jak inteligentne telewizory, konsole do gier i urządzenia do noszenia, zwiększające funkcjonalność przy jednoczesnym zminimalizowaniu wielkości.
Urządzenia medyczne:
- Używane w zaawansowanym sprzęcie medycznym wymagającym kompaktowej konstrukcji i niezawodnej wydajności, takich jak narzędzia diagnostyczne i systemy obrazowania.
Elektronika samochodowa:
- Zintegrowane z elektronicznymi jednostkami sterującymi (ECU), systemami informacyjno-rozrywkowymi i funkcjami bezpieczeństwa, w których niezawodność i efektywność przestrzenna są kluczowe.
Urządzenia telekomunikacyjne:
- Zastosowane w stacjach bazowych, routerach i przełącznikach, ułatwiające szybką transmisję danych przy zmniejszonym opóźnieniu.
Lotnictwo kosmiczne i obrona:
- Wykorzystywane w zastosowaniach wojskowych i lotniczych w celu zapewnienia kompaktowych i lekkich konstrukcji bez zakłócania wydajności.
Oświetlenie LED:
- Zintegrowany w płytkach obwodów do zastosowań LED, poprawiając zarządzanie cieplne i łączność.
Zastosowania RF i mikrofalowe:
- Stosowane w układach RF i mikrofalowych, gdzie niezbędne jest zminimalizowanie strat sygnału i zwiększenie wydajności.
Systemy zarządzania energią:
- Używane w przetwornikach mocy i regulacjach, optymalizując przestrzeń dla zwiększonej wydajności i niezawodności.

Cechy produktu

Wydajność przestrzeni:
- Pozwala na większą gęstość połączeń, co czyni go idealnym do kompaktowych konstrukcji.
Zmniejszona ścieżka sygnału:
- Minimalizuje odległość między warstwami, zmniejsza stratę sygnału i poprawia wydajność.
Ulepszone zarządzanie cieplą:
- Ułatwia lepsze rozpraszanie ciepła dzięki krótszym ścieżkom sygnału i zoptymalizowanym układom.
Zwiększona niezawodność:
- Ślepe przewody są mniej podatne na wady w porównaniu z przewody przez otwór, zwiększając trwałość w krytycznych zastosowaniach.
Elastyczność w projektowaniu:
- Oferuje projektantom większą swobodę w routingu i układzie, uwzględniając złożone obwody.
Kompatybilny z wieloma technologiami:
- Może być stosowany z różnymi materiałami i komponentami, w tym z zastosowaniami RF i sygnałami dużych prędkości.
Kosztowo efektywne w przypadku dużych ilości:
- Podczas gdy początkowe ustawienie może być droższe, ślepe pręty mogą zmniejszyć koszty produkcji masowej ze względu na zwiększoną wydajność produkcji.
Ułatwia projektowanie wielowarstwowe:
- Idealne dla wielowarstwowych płyt PCB, w których wymagana jest wzajemna łączność między nieprzyległymi warstwami.
Wydajność wysokiej częstotliwości:
- Odpowiedni do zastosowań o wysokiej częstotliwości ze względu na zmniejszoną pojemność i indukcję pasożytniczą.
Zgodność z normami branżowymi:
- Produkowane zgodnie z rygorystycznymi standardami jakości i bezpieczeństwa, zapewniając niezawodność w krytycznych zastosowaniach.

Częste pytania

Pytanie 1: Co jest wymagane do oferty?
Odpowiedź:
PCB: ilość użytkowanych materiałów, plik Gerbera i wymagania techniczne ((materiał/obróbka powierzchniowa, grubość miedzi, grubość płyty,...)
PCBA: informacje o PCB, BOM, ((dokumentacja badawcza...)

P2: Jakie formaty plików akceptujesz do produkcji?
Odpowiedź:
Plik PCB Gerber
Wykaz BOM dla PCB
Metoda badania PCBA

P3: Czy moje pliki są bezpieczne?
Odpowiedź:
Twoje pliki są całkowicie bezpieczne. Wszystkie dokumenty od klientów nigdy nie są udostępniane osobom trzecim.

P4: Jaka jest metoda wysyłki?
Odpowiedź:
Możemy zaoferować FedEx / DHL / TNT / UPS do wysyłki.

P5: Jaka jest metoda płatności?
Odpowiedź:
Przesyłka telegraficzna z góry (z góry TT, T/T), PayPal jest dopuszczalna.

- Nie.Opis produktu- Nie.

Specyfikacja:
warstwy PCB:	1-42 warstwy
Materiały PCB:	CEM1, CEM3, Rogers, FR-4, FR4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów
Maksymalny rozmiar płyty PCB:	620 mm*1100 mm
Świadectwo PCB:	Zgodność z dyrektywą RoHS
grubość PCB:	10,6 ± 0,1 mm
Gęstość warstwy miedzi:	0.5-5 uncji
Gęstość warstwy wewnętrznej miedzi:	0.5-4 uncji
Maksymalna grubość płyty PCB:	60,0 mm
Minimalna wielkość otworu:	0.20mm
Minimalna szerokość linii/przestrzeń:	3/3ml
Min. S/M Pitch:	0.1mm(4mil)
Gęstość płyty i współczynnik otworu:	30:1
Minimalne otwory miedziane:	20 μm
Tolerancja (PTH):	± 0,075 mm ((3 mil)
Tolerancja (NPTH):	±0,05 mm (2 mil)
Odchylenie pozycji otworu:	±0,05 mm (2 mil)
Tolerancja:	±0,05 mm (2 mil)
Maska lutowa PCB:	Czarny, biały, żółty
Powierzchnia PCB wykończona:	HASL bez ołowiu, zanurzenie ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Peelable, Zanurzenie Silver
Legenda:	Biały
E-test:	100% AOI, rentgen, lotnicze badania sondy.
Opis:	Drogę i wynik/rozcięcie V
Standardy kontroli:	IPC-A-610CCKLASA II
Świadectwa:	UL (E503048),ISO9001/ISO14001/IATF16949
Wydane sprawozdania:	Wykonanie kontroli końcowej, E-test, test spawalności, mikrosekcja i wiele więcej
