Created with Pixso. Do domu Created with Pixso. produkty Created with Pixso.
PCB podłoża
Created with Pixso. IC Substrat Wielowarstwowy Sztywny PCB Sensor MEMS Mikro-Elektromechaniczny System

IC Substrat Wielowarstwowy Sztywny PCB Sensor MEMS Mikro-Elektromechaniczny System

Nazwa marki: TECircuit
Numer modelu: TEC0208
MOQ: 1 PCS
Cena £: USD 1.99 ~ USD9.99/pcs
Czas dostawy: 5-15 dni roboczych
Warunki płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marka:
Shenzhen Tecircuit Electronics Co., Ltd
Rodzaj produktu:
PCB, płytka wysokiej częstotliwości, SZTYWNA płytka PCB, sztywna płytka, elastyczna płytka, sztywna-
Przedmiot nr.:
R0076
Usługa:
Serwis PCBA
Szczegóły pakowania:
Opakowanie próżniowe + pudełko kartonowe
Możliwość Supply:
50000 sztuk/miesiąc
Podkreślić:

IC Substrat Wielowarstwowe sztywne PCB

,

System elektromechaniczny PCB sztywne

Opis produktu

Obrazy produktów

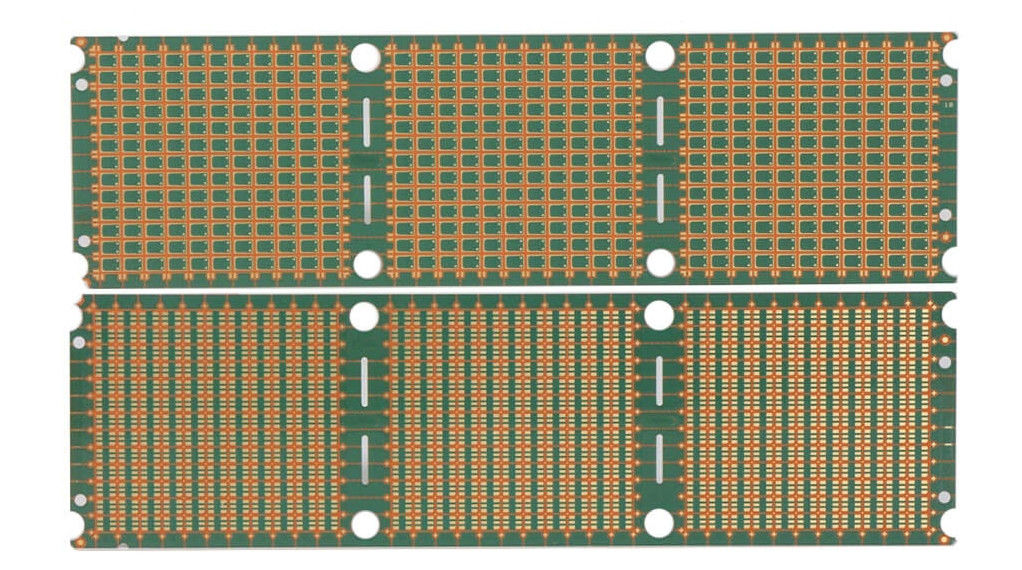

IC Substrat Wielowarstwowy Sztywny PCB Sensor MEMS Mikro-Elektromechaniczny System 0













O TECircuit



Znaleziono:TECircuit działa od2004.

Miejsce:Dostawca usług w zakresie produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.


Pozycja:Zastosowalne PCB EMS,ofertypełny zakresJednorazowy
usługi w sklepie.

Usługa:
Płyty drukowane (PCBI montaż płytek drukowanych.PCBA), Elastyczna płytka drukowanaFPC), Składniki,
Budowanie pudeł, testowanie.


Zapewnienie jakości: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 i zgodne z ROHS i REACH.

Zdjęcia fabryczne:
Własna fabryka: 50 000 mkw. Pracownicy: 930+



Zastosowanie produktu

  • Elektronika użytkowa:

    • Używane w smartfonach i tabletach do wykrywania ruchu, orientacji i wykrywania środowiska (temperatura, wilgotność).
  • Systemy motoryzacyjne:

    • Zintegrowane w pojazdach do zastosowań takich jak czujniki rozmieszczania poduszek powietrznych, systemy monitorowania ciśnienia w oponach (TPMS) i kontrola stabilności.
  • Urządzenia medyczne:

    • Wykorzystywane w sprzęcie diagnostycznym i monitorującym, w tym noszonych urządzeniach medycznych, które śledzą objawy życiowe i ruchy.
  • Automatyka przemysłowa:

    • Używane w systemach automatyki fabryki do monitorowania ciśnienia, temperatury i ruchu w celu zwiększenia wydajności operacyjnej.
  • Urządzenia domowe:

    • Zintegrowane w inteligentnych urządzeniach do monitorowania środowiska, systemów bezpieczeństwa i zarządzania energią.
  • Robotyka:

    • Wykorzystywane w systemach robotycznych do nawigacji, pozycjonowania i interakcji ze środowiskiem poprzez różne czujniki.
  • Lotnictwo kosmiczne i obrona:

    • Używane w jednostkach pomiaru inercji (IMU) dla systemów nawigacji i kierownictwa, zapewniających precyzję w krytycznych zastosowaniach.
  • Gry i wirtualna rzeczywistość:

    • Zintegrowany z kontrolerami do gier i zestawami VR do śledzenia ruchu i doświadczania.
  • Monitorowanie środowiska:

    • Używane w czujnikach wykrywających jakość powietrza, poziom zanieczyszczeń i inne parametry środowiskowe.
  • Rolnictwo:

    • Wykorzystywane w rolnictwie precyzyjnym do monitorowania warunków gleby, zdrowia roślin uprawnych i czynników środowiskowych wpływających na plony.



Cechy produktu

  1. Miniaturyzacja:

    • Czujniki MEMS są kompaktowe, co pozwala na integrację z małymi urządzeniami bez poświęcania wydajności.
  2. Wysoka wrażliwość:

    • Zaprojektowany do wykrywania drobnych zmian zjawisk fizycznych, zapewniając dokładne odczyty dla różnych zastosowań.
  3. Niskie zużycie energii:

    • Zaprojektowane z myślą o efektywności energetycznej, co czyni je odpowiednimi do urządzeń z bateriami i przenośnych.
  4. Wzmocnienie:

    • Zbudowany do wytrzymania trudnych warunków środowiskowych, zapewniając niezawodność w różnych zastosowaniach, w tym w branży motoryzacyjnej i przemysłowej.
  5. Wysoka precyzja i dokładność:

    • Oferuje niezawodne pomiary o niskim przepływie i wysokiej powtarzalności, niezbędne dla krytycznych zastosowań.
  6. Zdolność integracji:

    • Można go łatwo zintegrować z innymi komponentami elektronicznymi, zwiększając funkcjonalność w złożonych systemach.
  7. Efektywność kosztowa:

    • Techniki masowej produkcji urządzeń MEMS zmniejszają koszty, dzięki czemu są one dostępne dla szerokiego zakresu zastosowań.
  8. Różnorodność:

    • Czujniki MEMS mogą być zaprojektowane do różnych metod wykrywania, w tym przyspieszenia, ciśnienia, temperatury i wykrywania chemicznego.
  9. Przetwarzanie danych w czasie rzeczywistym:

    • Możliwość natychmiastowego przekazywania informacji zwrotnych i danych, niezbędnych do zastosowań wymagających monitorowania i kontroli w czasie rzeczywistym.
  10. Zgodność z normami branżowymi:

    • Produkowane zgodnie z rygorystycznymi standardami bezpieczeństwa i wydajności, zapewniając niezawodność w krytycznych zastosowaniach.





Częste pytania

Pytanie 1: Co jest wymagane do oferty?
Odpowiedź:
PCB: ilość użytkowanych materiałów, plik Gerbera i wymagania techniczne ((materiał/obróbka powierzchniowa, grubość miedzi, grubość płyty,...)
PCBA: informacje o PCB, BOM, ((dokumentacja badawcza...)

P2: Jakie formaty plików akceptujesz do produkcji?
Odpowiedź:
Plik PCB Gerber
Wykaz BOM dla PCB
Metoda badania PCBA


P3: Czy moje pliki są bezpieczne?
Odpowiedź:
Twoje pliki są całkowicie bezpieczne. Wszystkie dokumenty od klientów nigdy nie są udostępniane osobom trzecim.

P4: Jaka jest metoda wysyłki?
Odpowiedź:

Możemy zaoferować FedEx / DHL / TNT / UPS do wysyłki.

P5: Jaka jest metoda płatności?
Odpowiedź:
Przesyłka telegraficzna z góry (z góry TT, T/T), PayPal jest dopuszczalna.

- Nie.Opis produktu- Nie.

Specyfikacja:
warstwy PCB: 1-42 warstwy
Materiały PCB: CEM1, CEM3, Rogers, FR-4, FR4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów
Maksymalny rozmiar płyty PCB: 620 mm*1100 mm
Świadectwo PCB: Zgodność z dyrektywą RoHS
grubość PCB: 10,6 ± 0,1 mm
Gęstość warstwy miedzi: 0.5-5 uncji
Gęstość warstwy wewnętrznej miedzi: 0.5-4 uncji
Maksymalna grubość płyty PCB: 60,0 mm
Minimalna wielkość otworu: 0.20mm
Minimalna szerokość linii/przestrzeń: 3/3ml
Min. S/M Pitch: 0.1mm(4mil)
Gęstość płyty i współczynnik otworu: 30:1
Minimalne otwory miedziane: 20 μm
Tolerancja (PTH): ± 0,075 mm ((3 mil)
Tolerancja (NPTH): ±0,05 mm (2 mil)
Odchylenie pozycji otworu: ±0,05 mm (2 mil)
Tolerancja: ±0,05 mm (2 mil)
Maska lutowa PCB: Czarny, biały, żółty
Powierzchnia PCB wykończona: HASL bez ołowiu, zanurzenie ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Peelable, Zanurzenie Silver
Legenda: Biały
E-test: 100% AOI, rentgen, lotnicze badania sondy.
Opis: Drogę i wynik/rozcięcie V
Standardy kontroli: IPC-A-610CCKLASA II
Świadectwa: UL (E503048),ISO9001/ISO14001/IATF16949
Wydane sprawozdania: Wykonanie kontroli końcowej, E-test, test spawalności, mikrosekcja i wiele więcej
