PCB podłoża
Created with Pixso. Podłoże IC PCB wielowarstwowa sztywna płytka drukowana LGA Pakiet ENIG Finish

Podłoże IC PCB wielowarstwowa sztywna płytka drukowana LGA Pakiet ENIG Finish

Nazwa marki: TECircuit
Numer modelu: TEC0210
MOQ: 1 PCS
Cena £: USD 1.99 ~ USD9.99/pcs
Czas dostawy: 5-15 dni roboczych
Warunki płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marka:
Shenzhen Tecircuit Electronics Co., Ltd
Rodzaj produktu:
PCB, płytka wysokiej częstotliwości, SZTYWNA płytka PCB, sztywna płytka, elastyczna płytka, sztywna-
Przedmiot nr.:
R0078
Usługa:
Serwis PCBA
Szczegóły pakowania:
Opakowanie próżniowe + pudełko kartonowe
Możliwość Supply:
50000 sztuk/miesiąc
Podkreślić:

ENIG Finish IC Substrate PCB

,

Płyty drukowane podłoża IC

Opis produktu

Obrazy produktów

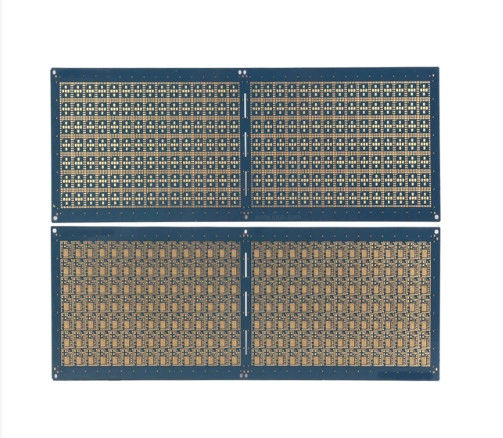

Podłoże IC PCB wielowarstwowa sztywna płytka drukowana LGA Pakiet ENIG Finish 0







O TECircuit



Znaleziono:TECircuit działa od2004.

Miejsce:Dostawca usług w zakresie produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.


Pozycja:Zastosowalne PCB EMS,ofertypełny zakresJednorazowy
usługi w sklepie.

Usługa:
Płyty drukowane (PCBI montaż płytek drukowanych.PCBA), Elastyczna płytka drukowanaFPC), Składniki,
Budowanie pudeł, testowanie.


Zapewnienie jakości: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 i zgodne z ROHS i REACH.

Zdjęcia fabryczne:
Własna fabryka: 50 000 mkw. Pracownicy: 930+



Zastosowanie produktu

  • Wysokiej wydajności procesory:

    • Używany w procesorach i grafikach graficznych dla komputerów i serwerów, umożliwiając szybkie przetwarzanie danych i efektywne zarządzanie cieplne.
  • Sprzęt sieciowy:

    • Zintegrowane z procesorami sieciowymi i przełącznikami, ułatwiające szybką transmisję danych i komunikację.
  • Działania telekomunikacyjne:

    • Zastosowane w stacjach bazowych i modułach RF dla sieci komórkowych, zapewniających niezawodne przetwarzanie sygnału i łączność.
  • Elektronika użytkowa:

    • Używane w urządzeniach takich jak smartfony, tablety i inteligentne telewizory, obsługujące zaawansowane funkcje i funkcjonalności.
  • Elektronika samochodowa:

    • Zintegrowany z jednostkami sterującymi samochodami do zastosowań takich jak zaawansowane systemy wspomagania kierowcy (ADAS) i systemy informacyjno-rozrywkowe.
  • Urządzenia medyczne:

    • Używane w urządzeniach diagnostycznych i obrazowych, gdzie wydajność i niezawodność są kluczowe dla bezpieczeństwa pacjentów.
  • Automatyka przemysłowa:

    • Zastosowane w programowalnych sterownikach logicznych (PLC) i robotyce, zwiększające wydajność operacyjną i kontrolę.
  • Lotnictwo kosmiczne i obrona:

    • Zintegrowane z systemami krytycznymi wymagającymi wysokiej niezawodności i wydajności w trudnych warunkach.
  • Systemy wbudowane:

    • Używane w różnych aplikacjach wbudowanych, w tym urządzeniach IoT i inteligentnych czujnikach, umożliwiających kompaktowe projekty.
  • Układy scalone do zarządzania energią:

    • Wykorzystywane w rozwiązaniach zarządzania energią w celu optymalizacji zużycia energii i poprawy wydajności.



Cechy produktu

  1. Niski profil:

    • Opakowania LGA mają niską wysokość, dzięki czemu nadają się do zastosowań o ograniczonej przestrzeni.
  2. Doskonała wydajność termiczna:

    • Zaprojektowany do efektywnego rozpraszania ciepła, niezbędny do zastosowań o wysokiej wydajności.
  3. Wysoka liczba pinów:

    • Wspiera dużą liczbę połączeń I/O, umożliwiając złożone i uniwersalne projekty.
  4. Silna stabilność mechaniczna:

    • Zapewnia silne wsparcie mechaniczne podczas montażu i pracy, zwiększając niezawodność.
  5. Łatwość montażu:

    • Pakiety LGA ułatwiają zautomatyzowane procesy montażu, zwiększając efektywność produkcji.
  6. Zmniejszona indukcyjność pasożytnicza:

    • Optymalizowane dla niskiej indukcji, co sprzyja wydajności wysokiej częstotliwości i integralności sygnału.
  7. Kompatybilność z różnymi podłożami:

    • Można go stosować z różnymi materiałami, w tym podłożami organicznymi i ceramicznymi, do różnych zastosowań.
  8. Zwiększona integralność sygnału:

    • Zaprojektowany w celu zminimalizowania degradacji sygnału, zapewniając niezawodną wydajność w zastosowaniach dużych prędkości.
  9. Efektywność kosztowa:

    • Odpowiedni do masowej produkcji, zmniejszając koszty przy zachowaniu wysokiej jakości.
  10. Zgodność z normami branżowymi:

    • Produkowane zgodnie z rygorystycznymi standardami wydajności i bezpieczeństwa, zapewniając niezawodność w krytycznych zastosowaniach.





Częste pytania

Pytanie 1: Co jest wymagane do oferty?
Odpowiedź:
PCB: ilość użytkowanych materiałów, plik Gerbera i wymagania techniczne ((materiał/obróbka powierzchniowa, grubość miedzi, grubość płyty,...)
PCBA: informacje o PCB, BOM, ((dokumentacja badawcza...)

P2: Jakie formaty plików akceptujesz do produkcji?
Odpowiedź:
Plik PCB Gerber
Wykaz BOM dla PCB
Metoda badania PCBA


P3: Czy moje pliki są bezpieczne?
Odpowiedź:
Twoje pliki są całkowicie bezpieczne. Wszystkie dokumenty od klientów nigdy nie są udostępniane osobom trzecim.

P4: Jaka jest metoda wysyłki?
Odpowiedź:

Możemy zaoferować FedEx / DHL / TNT / UPS do wysyłki.

P5: Jaka jest metoda płatności?
Odpowiedź:
Przesyłka telegraficzna z góry (z góry TT, T/T), PayPal jest dopuszczalna.

- Nie.Opis produktu- Nie.

Specyfikacja:
warstwy PCB: 1-42 warstwy
Materiały PCB: CEM1, CEM3, Rogers, FR-4, FR4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów
Maksymalny rozmiar płyty PCB: 620 mm*1100 mm
Świadectwo PCB: Zgodność z dyrektywą RoHS
grubość PCB: 10,6 ± 0,1 mm
Gęstość warstwy miedzi: 0.5-5 uncji
Gęstość warstwy wewnętrznej miedzi: 0.5-4 uncji
Maksymalna grubość płyty PCB: 60,0 mm
Minimalna wielkość otworu: 0.20mm
Minimalna szerokość linii/przestrzeń: 3/3ml
Min. S/M Pitch: 0.1mm(4mil)
Gęstość płyty i współczynnik otworu: 30:1
Minimalne otwory miedziane: 20 μm
Tolerancja (PTH): ± 0,075 mm ((3 mil)
Tolerancja (NPTH): ±0,05 mm (2 mil)
Odchylenie pozycji otworu: ±0,05 mm (2 mil)
Tolerancja: ±0,05 mm (2 mil)
Maska lutowa PCB: Czarny, biały, żółty
Powierzchnia PCB wykończona: HASL bez ołowiu, zanurzenie ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Peelable, Zanurzenie Silver
Legenda: Biały
E-test: 100% AOI, rentgen, lotnicze badania sondy.
Opis: Drogę i wynik/rozcięcie V
Standardy kontroli: IPC-A-610CCKLASA II
Świadectwa: UL (E503048),ISO9001/ISO14001/IATF16949
Wydane sprawozdania: Wykonanie kontroli końcowej, E-test, test spawalności, mikrosekcja i wiele więcej
