IC Substrate Multilayer PCB, HDI Rigid PCB ENIG Surface dla modułu RF

Nazwa marki: TECircuit
Numer modelu: TEC0203
MOQ: 1 PCS
Cena £: USD 1.99 ~ USD9.99/pcs
Czas dostawy: 5-15 dni roboczych
Warunki płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marka:
Shenzhen Tecircuit Electronics Co., Ltd
Rodzaj produktu:
PCB, płytka wysokiej częstotliwości, SZTYWNA płytka PCB, sztywna płytka, elastyczna płytka, sztywna-
Przedmiot nr.:
R0072
Usługa:
Serwis PCBA
Szczegóły pakowania:
Opakowanie próżniowe + pudełko kartonowe
Możliwość Supply:
50000 sztuk/miesiąc
Podkreślić:

Moduł RF HDI PCB sztywne

,

PCB wielowarstwowe z sztywnym podłożem IC

,

ENIG PCB wielowarstwowe powierzchni

Opis produktu

Obrazy produktów

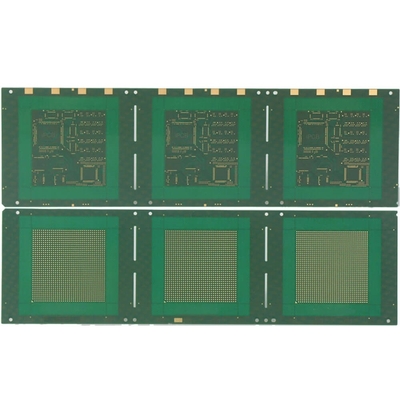

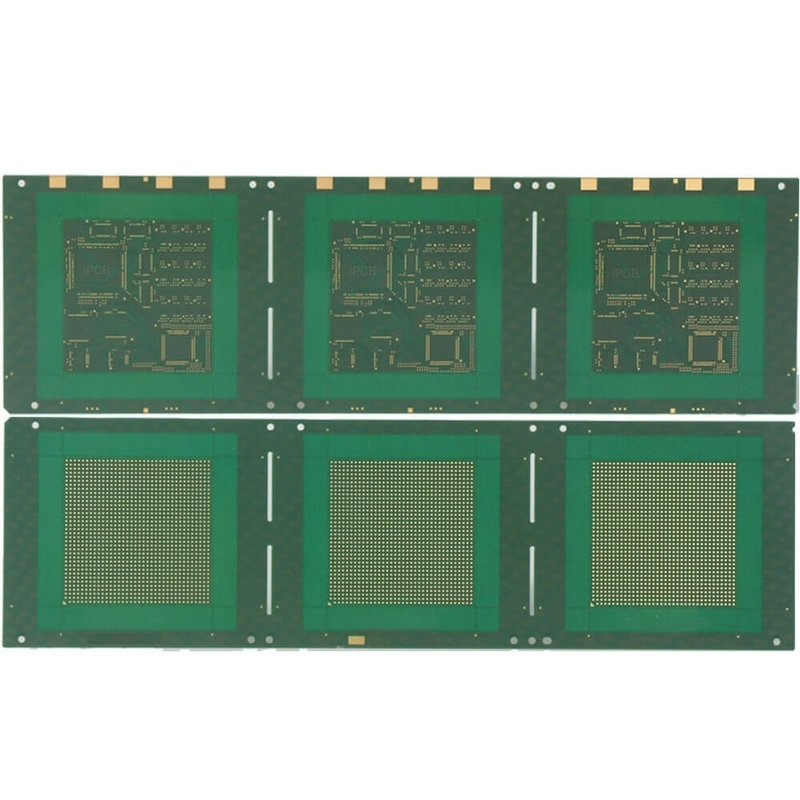

IC Substrate Multilayer PCB, HDI Rigid PCB ENIG Surface dla modułu RF 0







O TECircuit



Znaleziono:TECircuit działa od2004.

Miejsce:Dostawca usług w zakresie produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.


Pozycja:Zastosowalne PCB EMS,ofertypełny zakresJednorazowy
usługi w sklepie.

Usługa:
Płyty drukowane (PCBI montaż płytek drukowanych.PCBA), Elastyczna płytka drukowanaFPC), Składniki,
Budowanie pudeł, testowanie.


Zapewnienie jakości: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 i zgodne z ROHS i REACH.

Zdjęcia fabryczne:
Własna fabryka: 50 000 mkw. Pracownicy: 930+



Zastosowanie produktu



  • Urządzenia łączności bezprzewodowej:

    • Używane w smartfonach, tabletach i laptopach w celu ułatwienia komunikacji bezprzewodowej o wysokiej częstotliwości, w tym Wi-Fi, Bluetooth i sygnały komórkowe.
  • Urządzenia IoT:

    • Wykorzystywane w aplikacjach Internetu Rzeczy (IoT), łączących czujniki, uruchamiacze i moduły komunikacyjne do inteligentnego domu i automatyki przemysłowej.
  • Systemy RFID:

    • Zintegrowane z systemami identyfikacji radiowej (RFID) do śledzenia i identyfikacji w logistyce, handlu detalicznym i kontroli dostępu.
  • Komunikacja satelitarna:

    • Używany w nadajnikach satelitarnych do niezawodnej komunikacji w przestrzeni powietrznej i obronnej, zapewniając wysoką wydajność w trudnych środowiskach.
  • Infrastruktury telekomunikacyjne:

    • Zastosowane w stacjach bazowych i innym sprzęcie telekomunikacyjnym do zarządzania transmisją i odbiorem sygnału na różnych częstotliwościach.
  • Urządzenia medyczne:

    • Zintegrowane z urządzeniami medycznymi obsługującymi częstotliwości RF, takimi jak bezprzewodowe systemy monitorowania pacjentów i narzędzia diagnostyczne, zwiększające łączność i transmisję danych.
  • Aplikacje motoryzacyjne:

    • Używane w systemach komunikacji pojazdów, w tym technologii V2X (vehicle-to-everything), w celu poprawy bezpieczeństwa i nawigacji.
  • Elektronika użytkowa:

    • Wykorzystywane w urządzeniach takich jak inteligentne telewizory i konsole do gier w celu obsługi funkcji strumieniowania bezprzewodowego i łączności.
  • Bezprzewodowe systemy ładowania:

    • Zintegrowane z systemami umożliwiającymi bezprzewodowe ładowanie urządzeń mobilnych i pojazdów elektrycznych, ułatwiające wygodne przekazywanie mocy.
  • Czujniki i siłowniki:

    • Używane w czujnikach i aktuatorach opartych na częstotliwości radiowej do zastosowań zdalnego sterowania, zwiększających automatyzację i szybkość reagowania.



Cechy produktu

  1. Wydajność wysokiej częstotliwości:

    • Zaprojektowane do efektywnej pracy przy wysokich częstotliwościach, zapewniając minimalną utratę sygnału i zniekształcenie podczas transmisji.
  2. Doskonała integralność sygnału:

    • Zaprojektowane w celu utrzymania wysokiej integralności sygnału, zmniejszając zakłócenia elektromagnetyczne (EMI) i przesłuchanie krzyżowe w zastosowaniach RF.
  3. Niska strata dielektryczna:

    • Wykorzystywane materiały są wybierane ze względu na niską stratę dielektryczną, co ma kluczowe znaczenie dla utrzymania wydajności w komunikacji RF.
  4. Zarządzanie cieplne:

    • Efektywne funkcje rozpraszania ciepła w celu zarządzania wydajnością termiczną, zapewniające niezawodność komponentów RF podczas pracy.
  5. Kompaktny projekt:

    • Optymalizowane dla małych czynników kształtu, umożliwiające integrację z kompaktowymi urządzeniami elektronicznymi bez poświęcania wydajności.
  6. Dostosowanie:

    • Można dostosować do specyficznych wymagań RF, w tym liczby warstw, typów materiałów i umieszczenia komponentów.
  7. Trwałość:

    • Zbudowany tak, aby wytrzymać obciążenia środowiskowe, w tym zmiany temperatury i wibracje mechaniczne, zapewniając długoterminową niezawodność.
  8. Kompatybilność z różnymi układami IC:

    • Zaprojektowany do obsługi różnych układów IC i komponentów RF, ułatwiając różnorodne zastosowania w komunikacji bezprzewodowej.
  9. Odporność na czynniki środowiskowe:

    • Często poddawane są obróbce odpornej na wilgoć, kurz i działanie chemiczne, zwiększając niezawodność w różnych warunkach pracy.
  10. Zgodność z normami branżowymi:

    • Produkowane zgodnie z odpowiednimi normami telekomunikacyjnymi i bezpieczeństwa, zapewniając niezawodną pracę w krytycznych zastosowaniach.





Częste pytania

Pytanie 1: Co jest wymagane do oferty?
Odpowiedź:
PCB: ilość użytkowanych materiałów, plik Gerbera i wymagania techniczne ((materiał/obróbka powierzchniowa, grubość miedzi, grubość płyty,...)
PCBA: informacje o PCB, BOM, ((dokumentacja badawcza...)

P2: Jakie formaty plików akceptujesz do produkcji?
Odpowiedź:
Plik PCB Gerber
Wykaz BOM dla PCB
Metoda badania PCBA


P3: Czy moje pliki są bezpieczne?
Odpowiedź:
Twoje pliki są całkowicie bezpieczne. Wszystkie dokumenty od klientów nigdy nie są udostępniane osobom trzecim.

P4: Jaka jest metoda wysyłki?
Odpowiedź:

Możemy zaoferować FedEx / DHL / TNT / UPS do wysyłki.

P5: Jaka jest metoda płatności?
Odpowiedź:
Przesyłka telegraficzna z góry (z góry TT, T/T), PayPal jest dopuszczalna.

- Nie.Opis produktu- Nie.

Specyfikacja:
warstwy PCB: 1-42 warstwy
Materiały PCB: CEM1, CEM3, Rogers, FR-4, FR4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów
Maksymalny rozmiar płyty PCB: 620 mm*1100 mm
Świadectwo PCB: Zgodność z dyrektywą RoHS
grubość PCB: 10,6 ± 0,1 mm
Gęstość warstwy miedzi: 0.5-5 uncji
Gęstość warstwy wewnętrznej miedzi: 0.5-4 uncji
Maksymalna grubość płyty PCB: 60,0 mm
Minimalna wielkość otworu: 0.20mm
Minimalna szerokość linii/przestrzeń: 3/3ml
Min. S/M Pitch: 0.1mm(4mil)
Gęstość płyty i współczynnik otworu: 30:1
Minimalne otwory miedziane: 20 μm
Tolerancja (PTH): ± 0,075 mm ((3 mil)
Tolerancja (NPTH): ±0,05 mm (2 mil)
Odchylenie pozycji otworu: ±0,05 mm (2 mil)
Tolerancja: ±0,05 mm (2 mil)
Maska lutowa PCB: Czarny, biały, żółty
Powierzchnia PCB wykończona: HASL bez ołowiu, zanurzenie ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Peelable, Zanurzenie Silver
Legenda: Biały
E-test: 100% AOI, rentgen, lotnicze badania sondy.
Opis: Drogę i wynik/rozcięcie V
Standardy kontroli: IPC-A-610CCKLASA II
Świadectwa: UL (E503048),ISO9001/ISO14001/IATF16949
Wydane sprawozdania: Wykonanie kontroli końcowej, E-test, test spawalności, mikrosekcja i wiele więcej
