Płytka HDI
Created with Pixso. HDI High Density Interconnect PCB Rigid Printed Circuit Board dla urządzeń precyzyjnych

HDI High Density Interconnect PCB Rigid Printed Circuit Board dla urządzeń precyzyjnych

Nazwa marki: TECircuit
Numer modelu: TEC0152
MOQ: 1 PCS
Cena £: USD 1.99 ~ USD9.99/pcs
Czas dostawy: 5-15 dni roboczych
Warunki płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marka:
Shenzhen Tecircuit Electronics Co., Ltd
Rodzaj produktu:
PCB, płytka wysokiej częstotliwości, SZTYWNA płytka PCB, sztywna płytka, elastyczna płytka, sztywna-
Przedmiot nr.:
R0055
Usługa:
Serwis PCBA
Szczegóły pakowania:
Opakowanie próżniowe + pudełko kartonowe
Możliwość Supply:
50000 sztuk/miesiąc
Podkreślić:

Precyzyjne urządzenia płyty drukowane

,

HDI High Density Interconnect PCB

Opis produktu

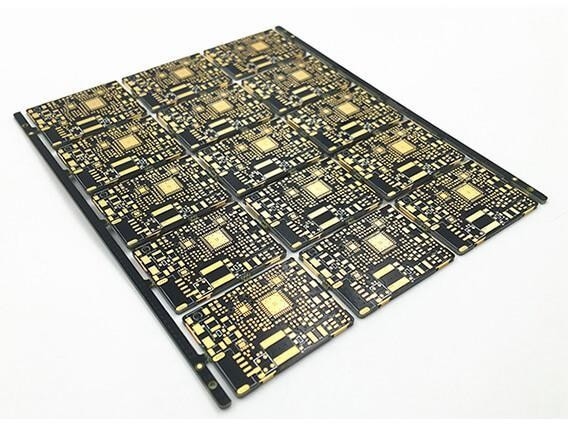

Obrazy produktów

HDI High Density Interconnect PCB Rigid Printed Circuit Board dla urządzeń precyzyjnych 0





O TECircuit



Znaleziono:TECircuit działa od2004.

Miejsce:Dostawca usług w zakresie produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.


Pozycja:Zastosowalne PCB EMS,ofertypełny zakresJednorazowy
usługi w sklepie.

Usługa:
Płyty drukowane (PCBI montaż płytek drukowanych.PCBA), Elastyczna płytka drukowanaFPC), Składniki,
Budowanie pudeł, testowanie.


Zapewnienie jakości: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 i zgodne z ROHS i REACH.

Zdjęcia fabryczne:
Własna fabryka: 50 000 mkw. Pracownicy: 930+



Zastosowanie produktu



  • Urządzenia medyczne:

    • Używane w urządzeniach diagnostycznych, takich jak maszyny MRI i urządzenia ultradźwiękowe, gdzie wysoka precyzja i niezawodność są kluczowe.
  • Automatyka przemysłowa:

    • Zastosowane w systemach sterowania robotami i maszynami, umożliwiających precyzyjne monitorowanie i kontrolę operacji.
  • Lotnictwo kosmiczne i obrona:

    • Zintegrowany z systemami avioniki i sprzętem wojskowym, gdzie trwałość i dokładność są niezbędne w trudnych warunkach.
  • Działania telekomunikacyjne:

    • Wykorzystywane w urządzeniach komunikacyjnych dużych prędkości, takich jak routery i przełączniki, zapewniające efektywną transmisję danych z minimalną stratą sygnału.
  • Sprzęt do badań i pomiarów:

    • Wykorzystywane w oscyloskopach, analizatorach widma i innych precyzyjnych narzędziach pomiarowych, które wymagają wysokiej integralności sygnału i gęstości.
  • Elektronika użytkowa:

    • Zintegrowany z najnowocześniejszym sprzętem audio, kamerami i smartfonami, zapewniając kompaktowe rozwiązania z zaawansowaną funkcjonalnością.
  • Systemy motoryzacyjne:

    • Używane w precyzyjnych czujnikach i modułach sterowania zaawansowanych systemów wspomagania kierowcy (ADAS) i pojazdach elektrycznych.
  • Robotyka:

    • Wykorzystywane w systemach precyzyjnego sterowania i czujnikach dla ramion robotycznych i systemów zautomatyzowanych, zapewniających dokładną pracę.
  • Narzędzia badań i rozwoju:

    • Zintegrowane z sprzętem do badań naukowych, umożliwiające dokładne pomiary i zbieranie danych w laboratoriach.
  • Urządzenia domowe:

    • Używane w zaawansowanych inteligentnych urządzeniach i urządzeniach IoT, umożliwiających kompaktowe projekty z ulepszonymi funkcjami.



Cechy produktu

  1. Wysoka gęstość:

    • PCB HDI (High-Density Interconnect) umożliwiają większą liczbę komponentów i złożone konstrukcje w mniejszym zakresie, co jest idealne dla sprzętu precyzyjnego.
  2. Poprawiona integralność sygnału:

    • Krótsze ślady i zmniejszona pojemność pasożytnicza zwiększają integralność sygnału, co jest niezbędne w zastosowaniach o wysokiej częstotliwości i wrażliwości.
  3. Lepsze zarządzanie cieplą:

    • Zaawansowane materiały i układy warstwowe ułatwiają skuteczne rozpraszanie ciepła, co ma kluczowe znaczenie dla utrzymania wydajności urządzeń precyzyjnych.
  4. Zwiększona elastyczność trasy:

    • Wykorzystanie mikrovia i zakopanych vias pozwala na skomplikowane układy obwodów i efektywne wykorzystanie przestrzeni.
  5. Niewielka konstrukcja:

    • Zmniejszone zużycie materiałów w PCB HDI przyczynia się do lżejszych urządzeń, korzystnych dla przenośnych i precyzyjnych urządzeń.
  6. Efektywność kosztowa w dużych ilościach:

    • Chociaż koszty początkowe mogą być wyższe, PCB HDI mogą być opłacalne w przypadku masowej produkcji ze względu na ich korzyści w zakresie wydajności.
  7. Dostosowanie:

    • Dostosowane projekty mogą spełniać specyficzne wymagania aplikacji, umożliwiając unikalne układy i umieszczanie komponentów.
  8. Trwałość:

    • PCB HDI są zbudowane tak, aby wytrzymać czynniki stresujące dla środowiska, zapewniając niezawodność w wymagających zastosowaniach.
  9. Zgodność z przepisami:

    • Zaprojektowane z myślą o spełnieniu standardów przemysłowych w zakresie bezpieczeństwa i wydajności, zapewniając niezawodną pracę w różnych zastosowaniach precyzyjnych.
  10. Łatwość integracji:

    • Kompatybilne z szerokim zakresem komponentów i technologii, ułatwiające włączenie zaawansowanych funkcji do sprzętu precyzyjnego.





Częste pytania

Pytanie 1: Co jest wymagane do oferty?
Odpowiedź:
PCB: ilość użytkowanych materiałów, plik Gerbera i wymagania techniczne ((materiał/obróbka powierzchniowa, grubość miedzi, grubość płyty,...)
PCBA: informacje o PCB, BOM, ((dokumentacja badawcza...)

P2: Jakie formaty plików akceptujesz do produkcji?
Odpowiedź:
Plik PCB Gerber
Wykaz BOM dla PCB
Metoda badania PCBA


P3: Czy moje pliki są bezpieczne?
Odpowiedź:
Twoje pliki są całkowicie bezpieczne. Wszystkie dokumenty od klientów nigdy nie są udostępniane osobom trzecim.

P4: Jaka jest metoda wysyłki?
Odpowiedź:

Możemy zaoferować FedEx / DHL / TNT / UPS do wysyłki.

P5: Jaka jest metoda płatności?
Odpowiedź:
Przesyłka telegraficzna z góry (z góry TT, T/T), PayPal jest dopuszczalna.

- Nie.Opis produktu- Nie.

Specyfikacja:
warstwy PCB: 1-42 warstwy
Materiały PCB: CEM1, CEM3, Rogers, FR-4, FR4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów
Maksymalny rozmiar płyty PCB: 620 mm*1100 mm
Świadectwo PCB: Zgodność z dyrektywą RoHS
grubość PCB: 10,6 ± 0,1 mm
Gęstość warstwy miedzi: 0.5-5 uncji
Gęstość warstwy wewnętrznej miedzi: 0.5-4 uncji
Maksymalna grubość płyty PCB: 60,0 mm
Minimalna wielkość otworu: 0.20mm
Minimalna szerokość linii/przestrzeń: 3/3ml
Min. S/M Pitch: 0.1mm(4mil)
Gęstość płyty i współczynnik otworu: 30:1
Minimalne otwory miedziane: 20 μm
Tolerancja (PTH): ± 0,075 mm ((3 mil)
Tolerancja (NPTH): ±0,05 mm (2 mil)
Odchylenie pozycji otworu: ±0,05 mm (2 mil)
Tolerancja: ±0,05 mm (2 mil)
Maska lutowa PCB: Czarny, biały, żółty
Powierzchnia PCB wykończona: HASL bez ołowiu, zanurzenie ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Peelable, Zanurzenie Silver
Legenda: Biały
E-test: 100% AOI, rentgen, lotnicze badania sondy.
Opis: Drogę i wynik/rozcięcie V
Standardy kontroli: IPC-A-610CCKLASA II
Świadectwa: UL (E503048),ISO9001/ISO14001/IATF16949
Wydane sprawozdania: Wykonanie kontroli końcowej, E-test, test spawalności, mikrosekcja i wiele więcej
