Płytka HDI
Created with Pixso. Wielowarstwowe PCB HDI PCB sztywne płyty drukowane do przyrządów pomiarowych

Wielowarstwowe PCB HDI PCB sztywne płyty drukowane do przyrządów pomiarowych

Nazwa marki: TECircuit
Numer modelu: TEC0151
MOQ: 1 PCS
Cena £: USD 1.99 ~ USD9.99/pcs
Czas dostawy: 5-15 dni roboczych
Warunki płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marka:
Shenzhen Tecircuit Electronics Co., Ltd
Rodzaj produktu:
PCB, płytka wysokiej częstotliwości, SZTYWNA płytka PCB, sztywna płytka, elastyczna płytka, sztywna-
Przedmiot nr.:
R0054
Usługa:
Serwis PCBA
Szczegóły pakowania:
Opakowanie próżniowe + pudełko kartonowe
Możliwość Supply:
50000 sztuk/miesiąc
Podkreślić:

MPCB Twardy wielowarstwowy PCB HDI

,

Instrument pomiarowy HDI wielowarstwowy PCB

,

Instrument pomiarowy HDI PCB

Opis produktu

Obrazy produktów

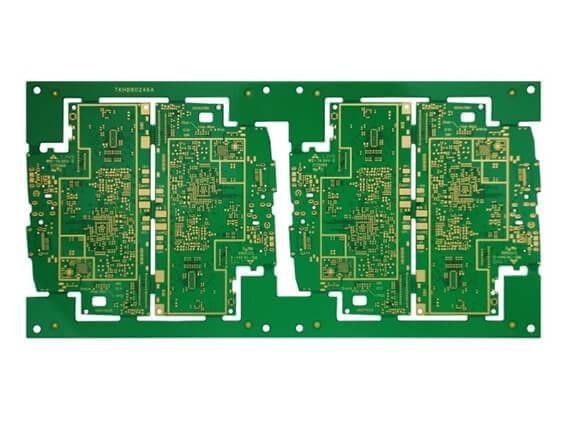

Wielowarstwowe PCB HDI PCB sztywne płyty drukowane do przyrządów pomiarowych 0



O TECircuit



Znaleziono:TECircuit działa od2004.

Miejsce:Dostawca usług w zakresie produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.


Pozycja:Zastosowalne PCB EMS,ofertypełny zakresJednorazowy
usługi w sklepie.

Usługa:
Płyty drukowane (PCBI montaż płytek drukowanych.PCBA), Elastyczna płytka drukowanaFPC), Składniki,
Budowanie pudeł, testowanie.


Zapewnienie jakości: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 i zgodne z ROHS i REACH.

Zdjęcia fabryczne:
Własna fabryka: 50 000 mkw. Pracownicy: 930+



Zastosowanie produktu



  • Multimetry cyfrowe:

    • Używane do układów obwodów o wysokiej gęstości, które wymagają precyzyjnych pomiarów napięcia, prądu i oporu, umożliwiając kompaktowe konstrukcje.
  • Oszyloskopy:

    • Wykorzystywane w obwodach pomiarowych o wysokiej częstotliwości, umożliwiających dokładne wychwytywanie i analizę sygnału przy minimalnej utracie sygnału.
  • Procesory sygnałów:

    • Zintegrowane z urządzeniami wymagającymi skomplikowanego przetwarzania sygnałów, takimi jak analizatory widma i generatory fal.
  • Urządzenia pomiarowe temperatury:

    • Używane w termoparze i termometrach cyfrowych, obsługujących dokładne i szybkie odczyty temperatury w kompaktowym formie.
  • Czujniki ciśnienia:

    • Wykorzystywane w różnych urządzeniach pomiarowych w celu dostarczania precyzyjnych odczytów ciśnienia, korzystając z technologii połączeń o wysokiej gęstości.
  • Mierniki przepływu:

    • Zintegrowane z obwodami do pomiaru przepływu płynu, gdzie przestrzeń jest ograniczona, a dokładne odczyty są kluczowe.
  • Urządzenia do monitorowania środowiska:

    • Używane w urządzeniach monitorujących jakość powietrza, wilgotność i inne parametry środowiskowe, wymagające kompaktowych i wydajnych konstrukcji.
  • Urządzenia kalibracyjne:

    • Wykorzystywane w precyzyjnych narzędziach kalibracyjnych, zapewniających dokładne pomiary i stabilność wydajności.
  • Przenośne instrumenty pomiarowe:

    • Zintegrowane z urządzeniami przenośnymi do różnych pomiarów, takich jak mierniki poziomu dźwięku i analizatory gazu, w których wielkość i waga są kluczowe.
  • Systemy pozyskiwania danych:

    • Używane w systemach zbierających i analizujących dane z wielu czujników, korzystających z wysokiej gęstości i wydajności technologii HDI.



Cechy produktu

  1. Wysoka gęstość:

    • PCB HDI (High-Density Interconnect) umożliwiają obsługę większej liczby komponentów na mniejszym obszarze, co czyni je idealnymi dla kompaktowych instrumentów pomiarowych.
  2. Poprawiona integralność sygnału:

    • Krótsze ślady i zmniejszona pojemność pasożytnicza zwiększają integralność sygnału, co ma kluczowe znaczenie dla zastosowań o wysokiej częstotliwości.
  3. Lepsze zarządzanie cieplą:

    • Zaawansowane materiały i układy warstwowe w PCB HDI pomagają skutecznie zarządzać rozpraszaniem ciepła, utrzymując wydajność w wrażliwych zastosowaniach.
  4. Zwiększona elastyczność trasy:

    • Korzystanie z mikrowiazy i zakopanych wias pozwala na złożone opcje routingu, umożliwiające złożone konstrukcje obwodu.
  5. Lekkie:

    • Zmniejszone zużycie materiałów w projektach HDI powoduje lżejsze deski, korzystne dla przenośnych urządzeń pomiarowych.
  6. Efektywność kosztowa w dużych ilościach:

    • Chociaż koszty początkowe mogą być wyższe, PCB HDI mogą być opłacalne w przypadku produkcji dużych ilości ze względu na ich wydajność i wydajność.
  7. Dostosowanie:

    • Można je dostosować do konkretnych zastosowań, umożliwiając unikalne układy i umieszczanie komponentów, które spełniają potrzeby przyrządów pomiarowych.
  8. Trwałość:

    • PCB HDI są zaprojektowane tak, aby wytrzymać obciążenia mechaniczne i warunki środowiskowe, zapewniając niezawodność w różnych zastosowaniach.
  9. Zgodność z przepisami:

    • Zaprojektowane w celu spełnienia norm przemysłowych w zakresie bezpieczeństwa i wydajności, zapewniając niezawodną pracę różnych przyrządów pomiarowych.
  10. Łatwość integracji:

    • Kompatybilne z różnymi komponentami i technologiami, ułatwiające integrację zaawansowanych funkcji z urządzeniami pomiarowymi.





Częste pytania

Pytanie 1: Co jest wymagane do oferty?
Odpowiedź:
PCB: ilość użytkowanych materiałów, plik Gerbera i wymagania techniczne ((materiał/obróbka powierzchniowa, grubość miedzi, grubość płyty,...)
PCBA: informacje o PCB, BOM, ((dokumentacja badawcza...)

P2: Jakie formaty plików akceptujesz do produkcji?
Odpowiedź:
Plik PCB Gerber
Wykaz BOM dla PCB
Metoda badania PCBA


P3: Czy moje pliki są bezpieczne?
Odpowiedź:
Twoje pliki są całkowicie bezpieczne. Wszystkie dokumenty od klientów nigdy nie są udostępniane osobom trzecim.

P4: Jaka jest metoda wysyłki?
Odpowiedź:

Możemy zaoferować FedEx / DHL / TNT / UPS do wysyłki.

P5: Jaka jest metoda płatności?
Odpowiedź:
Przesyłka telegraficzna z góry (z góry TT, T/T), PayPal jest dopuszczalna.

- Nie.Opis produktu- Nie.

Specyfikacja:
warstwy PCB: 1-42 warstwy
Materiały PCB: CEM1, CEM3, Rogers, FR-4, FR4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów
Maksymalny rozmiar płyty PCB: 620 mm*1100 mm
Świadectwo PCB: Zgodność z dyrektywą RoHS
grubość PCB: 10,6 ± 0,1 mm
Gęstość warstwy miedzi: 0.5-5 uncji
Gęstość warstwy wewnętrznej miedzi: 0.5-4 uncji
Maksymalna grubość płyty PCB: 60,0 mm
Minimalna wielkość otworu: 0.20mm
Minimalna szerokość linii/przestrzeń: 3/3ml
Min. S/M Pitch: 0.1mm(4mil)
Gęstość płyty i współczynnik otworu: 30:1
Minimalne otwory miedziane: 20 μm
Tolerancja (PTH): ± 0,075 mm ((3 mil)
Tolerancja (NPTH): ±0,05 mm (2 mil)
Odchylenie pozycji otworu: ±0,05 mm (2 mil)
Tolerancja: ±0,05 mm (2 mil)
Maska lutowa PCB: Czarny, biały, żółty
Powierzchnia PCB wykończona: HASL bez ołowiu, zanurzenie ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Peelable, Zanurzenie Silver
Legenda: Biały
E-test: 100% AOI, rentgen, lotnicze badania sondy.
Opis: Drogę i wynik/rozcięcie V
Standardy kontroli: IPC-A-610CCKLASA II
Świadectwa: UL (E503048),ISO9001/ISO14001/IATF16949
Wydane sprawozdania: Wykonanie kontroli końcowej, E-test, test spawalności, mikrosekcja i wiele więcej
