Płytka HDI
Created with Pixso. Wielowarstwowe płyty drukowane o wysokiej gęstości PCB do pomiaru odległości laserowej

Wielowarstwowe płyty drukowane o wysokiej gęstości PCB do pomiaru odległości laserowej

Nazwa marki: TECircuit
Numer modelu: TEC0229
MOQ: 1 PCS
Cena £: USD 1.99 ~ USD9.99/pcs
Czas dostawy: 5-15 dni roboczych
Warunki płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH.
Marka:
Shenzhen Tecircuit Electronics Co., Ltd
Rodzaj produktu:
PCB, płytka wysokiej częstotliwości, SZTYWNA płytka PCB, sztywna płytka, elastyczna płytka, sztywna-
Przedmiot nr.:
R0097
Usługa:
Serwis PCBA
Szczegóły pakowania:
Opakowanie próżniowe + pudełko kartonowe
Możliwość Supply:
50000 sztuk/miesiąc
Podkreślić:

Płyty drukowane sztywne laserowe

,

Wielowarstwowe płyty PCB o wysokiej gęstości połączeń

,

Sztywne PCB o wysokiej gęstości

Opis produktu

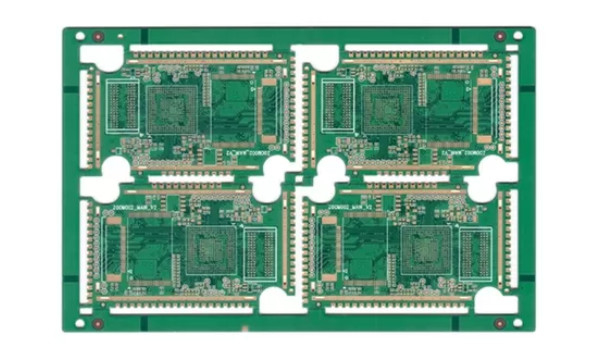

Obrazy produktów

Wielowarstwowe płyty drukowane o wysokiej gęstości PCB do pomiaru odległości laserowej 0







O TECircuit



Znaleziono:TECircuit działa od2004.

Miejsce:Dostawca usług w zakresie produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.


Pozycja:Zastosowalne PCB EMS,ofertypełny zakresJednorazowy
usługi w sklepie.

Usługa:
Płyty drukowane (PCBI montaż płytek drukowanych.PCBA), Elastyczna płytka drukowanaFPC), Składniki,
Budowanie pudeł, testowanie.


Zapewnienie jakości: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 i zgodne z ROHS i REACH.

Zdjęcia fabryczne:
Własna fabryka: 50 000 mkw. Pracownicy: 930+



Zastosowanie produktu

  • Badania i budowa:

    • Używane w sprzęcie geodezyjnym do dokładnego pomiaru odległości na placach budowy, zwiększając efektywność projektu.
  • Rolnictwo leśne:

    • Wykorzystywane w leśnictwie do pomiaru wysokości i odległości drzew, pomagające w zarządzaniu zasobami.
  • Wojsko i obrona:

    • Zintegrowany z sprzętem wojskowym do celowania i pomiaru odległości w różnych sytuacjach taktycznych.
  • Sport i rozrywka:

    • Używany w golfometrach i innych zastosowaniach sportowych do dokładnego pomiaru odległości, poprawiając wydajność.
  • Robotyka:

    • Stosowane w systemach robotycznych do nawigacji i wykrywania przeszkód, umożliwiających precyzyjne poruszanie się i pozycjonowanie.
  • Drony:

    • Zintegrowany z UAV (bezzałogowe pojazdy powietrzne) do pomiaru wysokości i mapowania terenu, zwiększając zdolności lotu.
  • Aplikacje motoryzacyjne:

    • Używane w zaawansowanych systemach wspomagania kierowcy (ADAS) do pomiaru odległości i uniknięcia kolizji.
  • Automatyka przemysłowa:

    • Wykorzystywane w zautomatyzowanych systemach obsługi materiałów, umożliwiających precyzyjne pomiary odległości w celu zwiększenia wydajności.
  • Poprawa domu:

    • Znajduje się w laserowych miernikach odległości używanych przez entuzjastów i profesjonalistów do dokładnych pomiarów w projektach domowych.
  • Powietrzno-kosmiczne:

    • Zintegrowany z zastosowaniami lotniczymi do pomiaru wysokości i nawigacji, zapewniając precyzję operacji lotniczych.



Cechy produktu

  1. Projektowanie interkonekcji o wysokiej gęstości (HDI):

    • Wykorzystuje technologię HDI dla kompaktowych i wydajnych układów, umożliwiając złożone obwody w mniejszym oddziale, niezbędne dla przenośnych urządzeń.
  2. Precyzyjne przetwarzanie sygnałów:

    • Optymalizowane dla sygnałów o wysokiej częstotliwości, zapewniające dokładne pomiary odległości i szybkie przetwarzanie danych.
  3. Zdolność wielowarstwowa:

    • Wspiera wiele warstw, aby pomieścić różne komponenty, takie jak diody laserowe, czujniki i mikrokontrolery, zwiększając funkcjonalność.
  4. Niskie zużycie energii:

    • Zaprojektowane z myślą o efektywności energetycznej, wydłużające żywotność baterii w urządzeniach przenośnych bez uszczerbku dla wydajności.
  5. Komponenty zintegrowane:

    • Zawiera różne komponenty, w tym wzmacniacze, ADC (konwertery analogowo-cyfrowe) i mikrokontrolery, ułatwiające precyzyjne pomiary i kontrolę.
  6. Zarządzanie cieplne:

    • Wykorzystuje zoptymalizowane układy rozpraszania ciepła, niezbędne do utrzymania wydajności podczas długotrwałego użytkowania.
  7. Silna łączność:

    • Wspiera wiele protokołów komunikacyjnych (np. USB, Bluetooth) do przesyłania danych i integracji urządzeń.
  8. Kompaktny i lekki:

    • Mały czynnik kształtu nadaje się do przenośnych zastosowań pomiarów odległości, dzięki czemu łatwo jest go nosić i używać w różnych ustawieniach.
  9. Trwałość:

    • Zbudowany z materiałów odpornych na stres środowiskowy, zapewniających niezawodność w warunkach zewnętrznych.
  10. Dostosowywalny układ:

    • Oferuje elastyczność w umieszczaniu komponentów, umożliwiając projektantom optymalizację dla konkretnych zastosowań lub wymagań.



Częste pytania

Pytanie 1: Co jest wymagane do oferty?
Odpowiedź:
PCB: ilość produktów, plik Gerbera i wymagania techniczne ((materiał/obróbka powierzchni/grębokość miedzi/grębokość płyty,...)
PCBA: informacje o PCB, BOM, ((dokumentacja badawcza...)

P2: Jakie formaty plików akceptujesz do produkcji?
Odpowiedź:
Plik PCB Gerber
Wykaz BOM dla PCB
Metoda badania PCBA


P3: Czy moje pliki są bezpieczne?
Odpowiedź:
Twoje pliki są całkowicie bezpieczne, chroniamy własność intelektualną naszych klientów przez cały proces, wszystkie dokumenty klientów nigdy nie są udostępniane osobom trzecim.

P4: Jaka jest metoda wysyłki?
Odpowiedź:

Możemy zaoferować FedEx / DHL / TNT / UPS do wysyłki.

P5: Jaka jest metoda płatności?
Odpowiedź:
Przesyłka telegraficzna z góry (z góry TT, T/T), PayPal jest akceptowalna.

- Nie.Opis produktu- Nie.

Specyfikacja:
warstwy PCB: 1-42 warstwy
Materiały PCB: CEM1, CEM3, Rogers, FR-4, FR-4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów
Maksymalny rozmiar płyty PCB: 620 mm*1100 mm
Świadectwo PCB: Zgodność z dyrektywą RoHS
grubość PCB: 10,6 ± 0,1 mm
Gęstość warstwy miedzi: 0.5-5 uncji
Gęstość warstwy wewnętrznej miedzi: 0.5-4 uncji
Maksymalna grubość płyty PCB: 60,0 mm
Minimalna wielkość otworu: 0.20mm
Minimalna szerokość linii/przestrzeń: 3/3ml
Min. S/M Pitch: 0.1mm(4mil)
Gęstość płyty i współczynnik otworu: 30:1
Minimalne otwory miedziane: 20 μm
Tolerancja (PTH): ± 0,075 mm ((3 mil)
Tolerancja (NPTH): ±0,05 mm (2 mil)
Odchylenie pozycji otworu: ±0,05 mm (2 mil)
Tolerancja: ±0,05 mm (2 mil)
Maska lutowa PCB: Czarny, biały, żółty
Powierzchnia PCB wykończona: HASL bez ołowiu, zanurzenie ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Peelable, Zanurzenie Silver
Legenda: Biały
E-test: 100% AOI, rentgen, lotnicze badania sondy.
Opis: Drogę i wynik/rozcięcie V
Standardy kontroli: IPC-A-610CCKLASA II
Świadectwa: UL (E503048),ISO9001/ISO14001/IATF16949
Wydane sprawozdania: Wykonanie kontroli końcowej, E-test, test spawalności, mikrosekcja i wiele więcej
