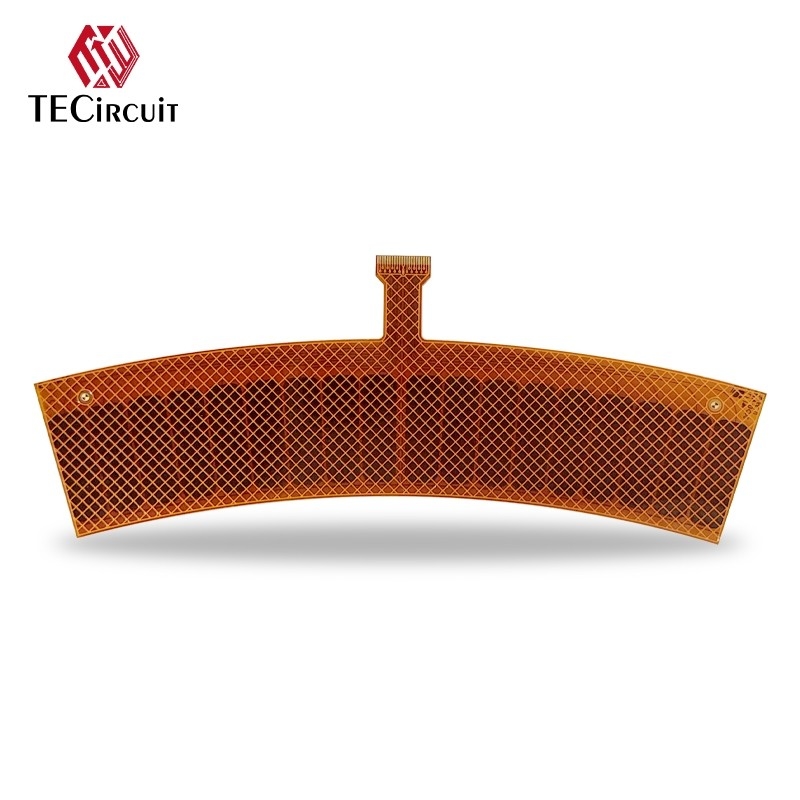

2 warstwy FPC Flexible PCB Rigid-Flex Board Gold Finger 0,15 mm grubość

O TECircuit

TECircuit założony w 2004 roku, jest biegłym producentem PCB&PCBA jako Narodowe Przedsiębiorstwo Wysokiej Technologii. W oparciu o naszą fabrykę PCB w mieście Huizhou, Guangdong, wytwarzamy 1-40L PCB precyzyjnie i gęsto.Wraz z naszymi 8 liniami SMT, jesteśmy niezwykle w PCBA wśród ogromnego terytorium.i zgromadził bogate doświadczenie w różnych branżach, w tym, ale nie ograniczając się do telekomunikacji, 5G, loT, Medical, Industrial Control.Automotive.Instrumentation.aviation and defense.By być niezawodnym i wysokiej jakości, przeszliśmy UL,ISO 9001, ISO 14001, ISO 13485,ITAF 16949 i zgodne z ROHS i REACHJesteśmy chętni do innowacji i zdobyliśmy ponad 20 patentów.Składniki Zaopatrzenie od 16 lat.

TECobiegUsługi inspekcji produktów
1Lista kontrolna QCkonsultacje i rozwój.
2.Przegląd próbek przez wykwalifikowanych inżynierów.
3.Personalizowane oferty badań, procedur i wielkości próbek dostosowane do Twoich potrzeb i budżetu.
4Dwujęzyczni, zachodni pracownicy poświęceni przewodnictwu w procesie inspekcji produktu, odpowiadania na wszelkie pytania i służeniu jako życiowa linia w Azji.
5.IQC, podczas kontroli produkcji, końcowych kontroli poprzedzających wysyłkę oraz monitorowania załadunku kontenerów, przeprowadzanych przez wykwalifikowanych audytorów posiadających doświadczenie w zakresie typu produktu.
6Raporty z inspekcji wydawane są tego samego dnia bez dodatkowych kosztów.

Częste pytania

- Nie.Opis produktu

Specyfikacja:
warstwy PCB:	1-42 warstwy
Materiały PCB:	CEM1, CEM3, Rogers, FR-4, FR4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów
Maksymalny rozmiar płyty PCB:	620 mm*1100 mm
Świadectwo PCB:	Zgodność z dyrektywą RoHS
grubość PCB:	10,6 ± 0,1 mm
Gęstość warstwy miedzi:	0.5-5 uncji
Gęstość warstwy wewnętrznej miedzi:	0.5-4 uncji
Maksymalna grubość płyty PCB:	60,0 mm
Minimalna wielkość otworu:	0.20mm
Minimalna szerokość linii/przestrzeń:	3/3ml
Min. S/M Pitch:	0.1mm(4mil)
Gęstość płyty i współczynnik otworu:	30:1
Minimalne otwory miedziane:	20 μm
Tolerancja (PTH):	± 0,075 mm ((3 mil)
Tolerancja (NPTH):	±0,05 mm (2 mil)
Odchylenie pozycji otworu:	±0,05 mm (2 mil)
Tolerancja:	±0,05 mm (2 mil)
Maska lutowa PCB:	Czarny, biały, żółty
Powierzchnia PCB wykończona:	HASL bez ołowiu, zanurzenie ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Peelable, Zanurzenie Silver
Legenda:	Biały
E-test:	100% AOI, rentgen, lotnicze badania sondy.
Opis:	Drogę i wynik/rozcięcie V
Standardy kontroli:	IPC-A-610CCKLASA II
Świadectwa:	UL (E503048),ISO9001/ISO14001/IATF16949
Wydane sprawozdania:	Wykonanie kontroli końcowej, E-test, test spawalności, mikrosekcja i wiele więcej
