| Nazwa marki: | TECircuit |
| Numer modelu: | TEC0404 |
| MOQ: | 1PC dla próbki, 100pcs dla luzem |
| Cena £: | USD 1.99 ~ USD9.99/pcs |
| Czas dostawy: | 5-15 dni Wotk |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

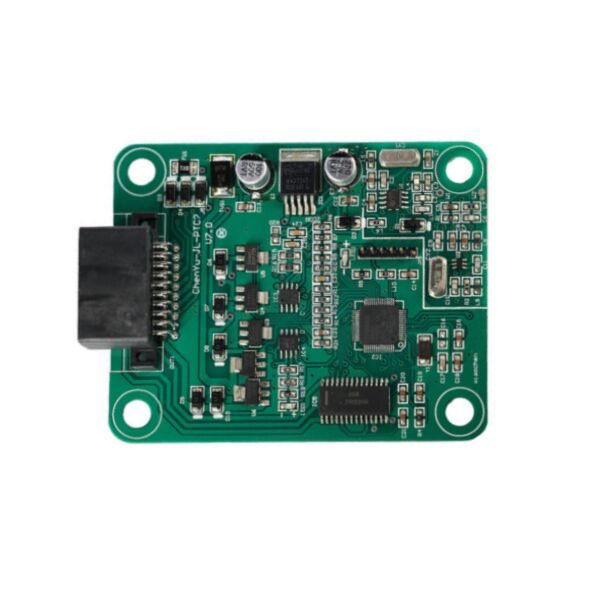

Obrazy PCBA
![]()
O...TECobieg
Znaleziono:TECircuit działa od2004.
Miejsce:Dostawca usług w zakresie produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.
Pozycja:Zastosowalne PCB EMS,ofertypełny zakresJednorazowyusługi w sklepie.
Usługa: Płyty drukowane (PCBI montaż płytek drukowanych.PCBA), Elastyczna płytka drukowanaFPC), Składniki,Budowanie pudeł, testowanie.
Zapewnienie jakości: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 i zgodne z ROHS i REACH.
Zdjęcia fabryczne:
Własna fabryka: 50 000 mkw. Pracownicy: 930+
Wykorzystanie PCBA
Instalacja i utrzymanie sieci: PCBA obsługuje podstawowe funkcje dla techników w celu certyfikacji instalacji kabli światłowodowych, mierząc krytyczne parametry, takie jak całkowiteutrata mocy optycznejzapewnienie zgodności połączeń z normami branżowymi przed uruchomieniem systemu.
Zlokalizowanie błędu i rozwiązywanie problemów: WzmocnioneOptyczny odblaskozbiornik czasoprzestrzenny (OTDR)funkcjonalność, analizując światło rozproszone wstecz, aby precyzyjnie zlokalizować przerwy, ciężkie zakręty lub wadliwe złącza wzdłuż przedziału włókna, znacznie skracając czas naprawy.
Pasywne sieci optyczne (PON) i telekomunikacje: Specjalistyczne PCBA umożliwiają testowanie w sieciach PON na żywo, umożliwiając technikom pomiar poziomu mocy na określonych długościach fal bez zakłócania usługi,który jest niezbędny do utrzymania infrastruktury FTTH (Fiber to the Home).
Zapewnienie jakości centrów danych i sieci przedsiębiorstw: Używane do weryfikacji i dokumentowania wydajności przewodów patch, kabli trunkowych i zainstalowanych światła włókienniczego w centrach danych,zapewnienie, by szybkie połączenia rdzenia miały wystarczający margines sygnału do niezawodnej pracy.
Charakterystyka włókien i badania laboratoryjne: Wysokiej precyzji projekty PCBA są stosowane w środowiskach badawczo-rozwojowych i produkcyjnych do charakterystyki szczegółowych właściwości włókna, takich jak rozproszenie chromatyczne i rozproszenie trybu polaryzacji,do zaawansowanego projektowania systemów.
Narzędzie edukacyjne i szkoleniowe: Służy jako praktyczna platforma dla studentów i stażystów do nauki teorii włókna optycznego, praktykowania praktycznego splicingu i zrozumienia, jak interpretować budżety strat i dane śladowe OTDR.
Kierowca diody laserowej i fotodetektor o wysokiej wrażliwości: PCBA zawiera precyzyjne obwody sterowania laserowego do emitowania stabilnych, kalibrowanych impulsów świetlnych lub sygnałów w określonych długościach fali (np. 850nm, 1310nm, 1550nm).Łączy go z fotodetektorem o wysokiej czułości i wzmacniaczem transimpedancji, aby przekształcić słaby sygnał optyczny w dokładne pomiary elektryczne..
Wysoce precyzyjne układy czasowe i obwodów do przetwarzania sygnałów: W przypadku jednostek badawczych OTDR i testów strat, płyta wyposażona jest w ultra-stabilne obwody czasowe (wykorzystujące TCXO lub GPSDO) do pomiaru czasu powrotu światła w skali nanosekund.Wysokiej prędkości ADC i FPGA lub DSP wykonują średnią sygnału w czasie rzeczywistym i przetwarzanie, aby wyodrębnić użyteczne dane z hałaśliwych sygnałów zwrotnego rozpraszania.
Podstawa przetwarzania i analizy danych: Potężny procesor aplikacji lub mikrokontroler uruchamia system operacyjny urządzenia, zarządza interfejsem użytkownika, wykonuje standardy testowe (np. z IEC/TIA), przechowuje wyniki,i generuje wyraźne raporty o sprawdzeniu/niewykorzystaniu oraz graficzne dane śladowe.
Połączenie wielointerfejsowe i przechowywanie kalibracji: PCBA obejmuje moduły USB i często Wi-Fi/Bluetooth do przesyłania danych i zdalnego sterowania.współczynniki kalibracyjnedla każdego lasera i detektora, zapewniając dokładność pomiarów w czasie i zmiany temperatury.
Zaawansowany system zarządzania energią: Wykorzystuje wyrafinowany PMIC do efektywnego zarządzania wieloma wewnętrznymi szlakiem napięcia.Wspiera długą żywotność baterii do użytku w terenie poprzez wyłączenie komponentów o wysokim prądzie (takich jak lasery i wyświetlacze), gdy nie są aktywnie używane, i ułatwia stabilną pracę z różnych źródeł (bateria, adapter AC, zasilanie przez Ethernet).
Robustny projekt i kompensacja środowiskowa: tablica jest często pokryta pokrywą zgodną z wymaganiami i zaprojektowana z komponentami o szerokim zakresie temperatur.ponieważ osłabienie włókna i moc lasera mogą się różnić w zależności od warunków otoczenia.
Częste pytania
Pytanie 1: Co jest wymagane do oferty?
Odpowiedź:
PCB: ilość produktów, plik Gerbera i wymagania techniczne ((materiał/obróbka powierzchni/grębokość miedzi/grębokość płyty,...)
PCBA: informacje o PCB, BOM, ((dokumentacja badawcza...)
P2: Jakie formaty plików akceptujesz do produkcji?
Odpowiedź:
Plik PCB Gerber
Wykaz BOM dla PCB
Metoda badania PCBA
P3: Czy moje pliki są bezpieczne?
Odpowiedź:
Twoje pliki są całkowicie bezpieczne. Wszystkie dokumenty od klientów nigdy nie są udostępniane osobom trzecim.
P4: Jaka jest metoda wysyłki?
Odpowiedź:
Możemy zaoferować FedEx / DHL / TNT / UPS do wysyłki.
P5: Jaka jest metoda płatności?
Odpowiedź:
Przesyłka telegraficzna z góry (z góry TT, T/T), PayPal jest akceptowalna.
- Nie.Opis PCB i PCBA- Nie.
| Warstwy PCB | 1-42 warstwy |
| Materiały PCB | CEM1, CEM3, Rogers, FR-4, FR-4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów |
| Maksymalny rozmiar deski | 620 mm × 1100 mm |
| Certyfikacja | Zgodność z dyrektywą RoHS |
| Grubość deski | 10,6 ± 0,1 mm |
| Gęstość warstwy zewnętrznej miedzi | 0.5-5 uncji |
| Gęstość warstwy wewnętrznej miedzi | 0.5-4 uncji |
| Maksymalna grubość deski | 60,0 mm |
| Minimalny rozmiar otworu | 0.20mm |
| Minimalna szerokość linii/przestrzeń | 3/3ml |
| Minimalna wysokość maski lutowniczej | 0.1 mm (4 mil) |
| Gęstość płyty i współczynnik otworu | 30:1 |
| Miedź z minimalnym otworem | 20 μm |
| Tolerancja średnicy otworu (PTH) | ± 0,075 mm (3 mil) |
| Tolerancja średnicy otworu (NPTH) | ±0,05 mm (2 mil) |
| Odchylenie pozycji otworu | ±0,05 mm (2 mil) |
| Opis tolerancji | ±0,05 mm (2 mil) |
| Kolory maski lutowniczej PCB | Czarne, białe, żółte |
| Wykończenia powierzchniowe PCB | HASL Bez ołowiu, zanurzenie ENIG, cyna chemiczna, złoto błyskawiczne, OSP, złoto palcowe, wyczyszczalne, zanurzenie srebra |
| Legenda kolor | Biały |
| Badania elektryczne | 100% AOI, badania rentgenowskie, badania sondy lotniczej |
| Przetwarzanie zarysów | Routing and Scoring/V-cut |
| Standardy kontroli | IPC-A-610 klasa II |
| Świadectwa | UL (E503048), ISO9001, ISO14001, IATF16949 |
| Wydane sprawozdania | Wymagania w zakresie bezpieczeństwa i bezpieczeństwa |
