Montaż PCBA konsumenckiej karty przechwytującej HDMI SMT

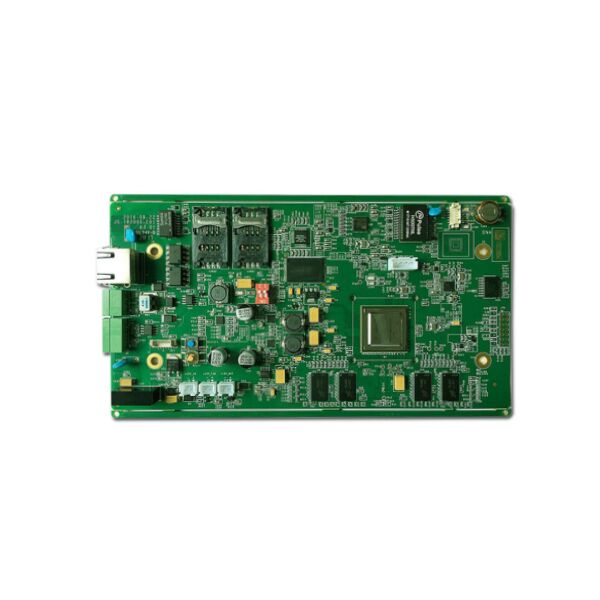

Obrazy PCBA

O TECircuit

Znaleziono: TECircuit działa od 2004 roku.

Lokalizacja: Dostawca usług produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.

Przedmiot: Konfigurowalny EMS PCB, oferuje pełną gamę kompleksowych usług.

Usługa: Płytka drukowana (PCB) i montaż płytki drukowanej(PCBA), Elastyczna płytka drukowana(FPC), Pozyskiwanie komponentów, Budowa obudów, Testowanie.

Zapewnienie jakości: UL, ISO 9001, ISO 14001, ISO 13485, ITAF 16949 i zgodność z ROHS i REACH.

Zdjęcia z fabryki:
Własny zakład firmy: 50 000 mkw; Pracownicy: 930+; Miesięczna zdolność produkcyjna: 100 000 m2

Zastosowania PCBA

• Tworzenie treści w czasie rzeczywistym i transmisja na żywo: PCBA przechwytuje i koduje wideo i audio w wysokiej rozdzielczości z kamer, konsol do gier lub komputerów w czasie rzeczywistym, umożliwiając twórcom nadawanie na żywo na platformach takich jak Twitch, YouTube lub prowadzenie profesjonalnych webinarów bez zauważalnego opóźnienia.

• Profesjonalny przepływ pracy w zakresie transmisji i produkcji: Używany w środowiskach studyjnych do pobierania sygnałów wideo z wielu źródeł (kamery, wyjścia ekranu) do oprogramowania produkcyjnego w celu przełączania, nagrywania i edycji, stanowiąc krytyczne ogniwo w profesjonalnych procesach produkcji wideo.

• Nagrywanie rozgrywki i produkcja treści e-sportowych: Przechwytuje surowe, wysokiej jakości nagrania z rozgrywki bezpośrednio z komputerów do gier lub konsol, umożliwiając graczom i nadawcom e-sportowym nagrywanie sesji w celu tworzenia najważniejszych momentów, samouczków lub postprodukcji bez wpływu na wydajność gier.

• Komunikacja korporacyjna i zdalna współpraca: Ułatwia udostępnianie wysokiej jakości zawartości ekranu, prezentacji lub sygnałów wideo podczas wideokonferencji, zapewniając wyraźne i profesjonalne przesyłanie materiałów wizualnych w hybrydowych lub zdalnych ustawieniach spotkań.

• Tworzenie treści edukacyjnych i szkoleniowych: Umożliwia nauczycielom i trenerom łatwe nagrywanie wykładów, samouczków oprogramowania lub demonstracji instruktażowych bezpośrednio z komputera lub kamery dokumentów, tworząc wysokiej jakości zasoby wideo edukacyjnego.

• Integracja systemu bezpieczeństwa i nadzoru: Może być wdrażany w celu przechwytywania i digitalizacji sygnałów wideo ze starszych lub nowoczesnych kamer bezpieczeństwa wyposażonych w HDMI, ułatwiając integrację z rejestratorami wideo sieciowymi (NVR) lub centralnymi systemami monitoringu.

• Testowanie urządzeń i diagnostyka sprzętu: Zapewnia inżynierom i technikom możliwość przechwytywania i analizowania wyjścia wideo z urządzeń testowanych (np. dekoderów, odtwarzaczy multimedialnych, kart graficznych) w celu zapewnienia jakości, debugowania i weryfikacji zgodności.

Funkcje PCBA

1. Odbiornik HDMI i obwody kondycjonowania sygnału: PCBA zawiera dedykowany układ odbiornika HDMI, który wyodrębnia nieskompresowane dane wideo i audio ze źródła. Zawiera obwody kondycjonowania sygnału do obsługi różnych długości kabli i utrzymania integralności sygnału w celu stabilnego przechwytywania.

2. Koder wideo/procesor kompresji: W swoim rdzeniu płyta zawiera potężny układ przetwarzania wideo (często ASIC lub FPGA), który wykonuje sprzętowe kodowanie w czasie rzeczywistym (np. H.264, H.265, AV1) na surowym strumieniu wideo, radykalnie zmniejszając rozmiar pliku w celu wydajnego nagrywania lub przesyłania strumieniowego.

3. Ekstraktor audio i procesor osadzania: Zawiera obwody do wyodrębniania osadzonego dźwięku z sygnału HDMI, przetwarzania go (np. przepuszczania, miksowania), a następnie ponownego osadzania go w strumieniu wyjściowym lub kierowania go oddzielnie za pośrednictwem interfejsów takich jak gniazdo audio 3,5 mm lub kanał audio USB.

4. Szybki kontroler mostka USB lub PCIe: PCBA integruje główny kontroler mostka (np. USB 3.2, USB-C lub PCIe), który zarządza transferem danych o dużej przepustowości zakodowanego strumienia wideo/audio do komputera hosta, a typ interfejsu definiuje maksymalną osiągalną rozdzielczość i częstotliwość odświeżania.

5. Pamięć pokładowa i bufor klatek: Wykorzystuje szybką pamięć RAM (np. DDR3/DDR4) jako bufor klatek. Ta pamięć tymczasowo przechowuje klatki wideo podczas procesu kodowania i transferu danych, zapobiegając pomijaniu klatek i zapewniając płynne przechwytywanie, szczególnie podczas scen o zmiennej przepływności.

6. Precyzyjne zarządzanie zegarem i synchronizacją: Wykorzystuje stabilny generator zegara i kontroler synchronizacji do synchronizacji przychodzącego sygnału HDMI z wewnętrznym przetwarzaniem i zegarem kodowania, co ma kluczowe znaczenie dla eliminacji problemów z synchronizacją audio-wideo (błędy synchronizacji warg).

7. Skaler przetwarzania wideo w wielu formatach: Wiele zaawansowanych PCBA zawiera skaler sprzętowy, który może zmieniać rozmiar rozdzielczości wideo przychodzącego sygnału (np. zmniejszać rozdzielczość 4K do 1080p) w czasie rzeczywistym przed kodowaniem, zapewniając elastyczność w zakresie wymagań wyjściowych i oszczędzając przepustowość.

8. Rozszerzona ochrona wejścia i obwody kompatybilności: Zawiera diody ochronne, układy ochrony ESD (wyładowania elektrostatyczne) i obwody zmiany poziomu w celu ochrony wrażliwych komponentów przed skokami napięcia i zapewnienia kompatybilności z szeroką gamą urządzeń źródłowych HDMI.

FAQ

​Opis PCB i PCBA ​

Usługa OEM montażu PCB

Zakup materiałów do komponentów elektronicznych

Produkcja gołych PCB

Montaż kabli, wiązek przewodów, blach, montaż szaf elektrycznych

Usługa montażu PCB: SMT, BGA, DIP

Test PCBA: AOI, test w obwodzie (ICT), test funkcjonalny (FCT)

Usługa powlekania konforemnego

Prototypowanie i masowa produkcja

​​

Usługa ODM PCBA

Układ PCB, projekt PCBA zgodnie z Twoim pomysłem

Kopiowanie/klonowanie PCBA

Projektowanie obwodów cyfrowych / Projektowanie obwodów analogowych / Projektowanie lRF / Projektowanie oprogramowania wbudowanego

Oprogramowanie układowe i programowanie mikrokodu Programowanie aplikacji Windows (GUI) / Programowanie sterowników urządzeń Windows (WDM)

Projektowanie interfejsu użytkownika wbudowanego / Projektowanie sprzętu lSystem

​
