Wielowarstwowe PCB o wysokiej częstotliwości, sztywne obwody drukowane dla instrumentów precyzyjnych

Wielowarstwowe PCB o wysokiej częstotliwości, sztywne obwody drukowane dla instrumentów precyzyjnych

Nazwa marki:	TECircuit
Numer modelu:	TEC0218
MOQ:	1 PCS
Cena £:	USD 1.99 ~ USD9.99/pcs
Czas dostawy:	5-15 dni roboczych
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH.

Marka:

Shenzhen Tecircuit Electronics Co., Ltd

Rodzaj produktu:

PCB, płytka wysokiej częstotliwości, SZTYWNA płytka PCB, sztywna płytka, elastyczna płytka, sztywna-

Przedmiot nr.:

R0086

Usługa:

Serwis PCBA

Szczegóły pakowania:

Opakowanie próżniowe + pudełko kartonowe

Możliwość Supply:

50000 sztuk/miesiąc

Podkreślić:

Precyzyjne instrumenty PCB wysokiej częstotliwości

Wysokiej częstotliwości sztywne płyty drukowane

Wielowarstwowe płytki PCB o wysokiej częstotliwości

Opis produktu

Obrazy produktów

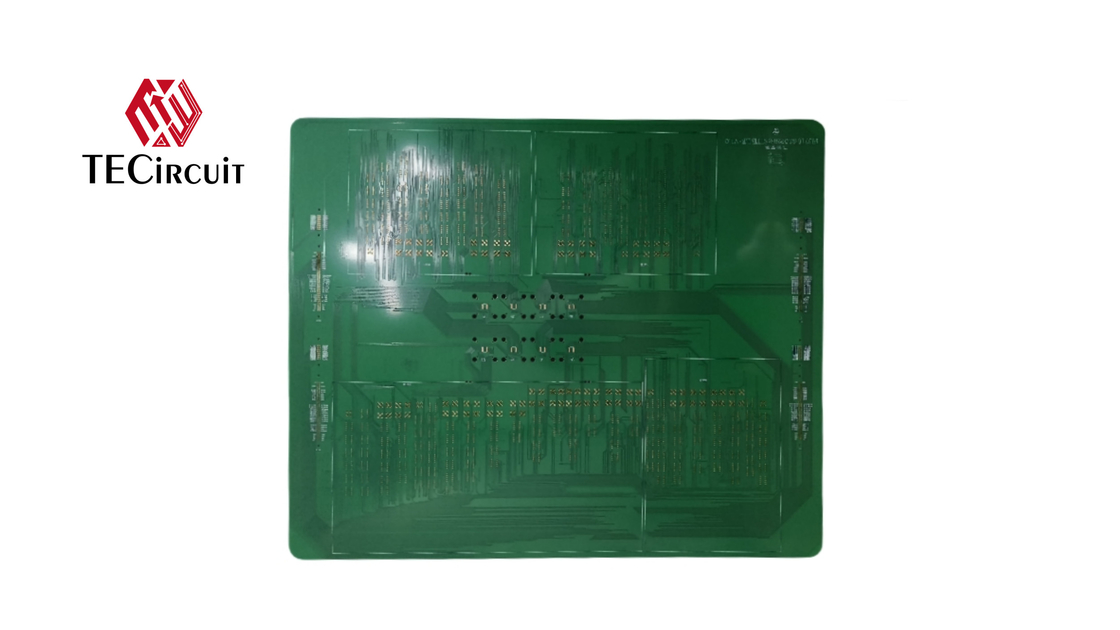

Wielowarstwowe PCB o wysokiej częstotliwości, sztywne obwody drukowane dla instrumentów precyzyjnych 0

O TECircuit

Znaleziono:TECircuit działa od2004.

Miejsce:Dostawca usług w zakresie produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.

Pozycja:Zastosowalne PCB EMS,ofertypełny zakresJednorazowyusługi w sklepie.

Usługa: Płyty drukowane (PCBI montaż płytek drukowanych.PCBA), Elastyczna płytka drukowanaFPC), Składniki,Budowanie pudeł, testowanie.

Zapewnienie jakości: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 i zgodne z ROHS i REACH.

Zdjęcia fabryczne:
Własna fabryka: 50 000 mkw. Pracownicy: 930+

Zastosowanie produktu

Urządzenia medyczne: Używane w urządzeniach takich jak maszyny diagnostyczne i systemy monitorowania, w których dokładność i niezawodność są kluczowe.
Sprzęt do badań i pomiarów: niezbędne w przypadku urządzeń wymagających dokładnych pomiarów, w tym oscyloskopów i analizatorów sygnałów.
Urządzenia komunikacyjne: Zintegrowane z systemami komunikacji wysokiej częstotliwości, zapewniające niezawodną transmisję i odbiór sygnału.
Lotnictwo kosmiczne i obronaWykorzystywane w przemyśle lotniczym i wojskowym, gdzie wydajność i trwałość są najważniejsze.
Automatyka przemysłowa: Znajduje się w systemach sterowania i czujnikach maszynowych, zwiększając wydajność i precyzję pracy.
Elektronika użytkowa: Używane w urządzeniach o wysokiej wydajności, które wymagają kompaktowych, ale skutecznych obwodów.
Elektronika samochodowa: stosowane w zaawansowanych systemach wspomagania kierowcy (ADAS) i innych zastosowaniach motoryzacyjnych wymagających precyzyjnego sterowania i monitorowania.
Robotyka: Zintegrowane z systemami robotycznymi do kontroli i komunikacji, ułatwiające złożone funkcje i interakcje.

Cechy produktu

Wysoka gęstość: PCB wielowarstwowe umożliwiają tworzenie skomplikowanych obwodów w kompaktowej przestrzeni, umożliwiając połączenia o wysokiej gęstości niezbędne dla instrumentów precyzyjnych.
Powierzchniowa konstrukcjaPłyty te składają się z wielu warstw przewodzących dróg, które poprawiają wydajność obwodu i zmniejszają zakłócenia elektromagnetyczne (EMI).
Zwiększona integralność sygnału: Konstrukcja minimalizuje utratę sygnału i przesłuchanie krzyżowe, zapewniając niezawodną wydajność w wrażliwych zastosowaniach.
Zarządzanie cieplne: Wielowarstwowe płytki PCB mogą zawierać przewody cieplne i pochłaniacze ciepła, umożliwiając efektywne rozpraszanie ciepła i utrzymanie optymalnej temperatury pracy.
Trwałość: Zbudowane z solidnych materiałów, PCB są odporne na czynniki środowiskowe, takie jak wahania wilgoci i temperatury, zwiększając długowieczność.
Elastyczność w projektowaniu: wielowarstwowa struktura umożliwia skomplikowane projekty i niestandardowe układy dostosowane do specyficznych wymagań przyrządów precyzyjnych.
Zwiększona niezawodność: Dzięki mniejszej liczbie potrzebnych połączeń wielowarstwowych PCB zmniejszają potencjalne punkty awarii, zwiększając ogólną niezawodność w krytycznych zastosowaniach.
Efektywność kosztowa: Chociaż początkowe koszty mogą być wyższe, wielowarstwowe PCB mogą w dłuższej perspektywie prowadzić do skrócenia czasu montażu i niższych kosztów produkcji.

Częste pytania

Pytanie 1: Co jest wymagane do oferty?
Odpowiedź:
PCB: ilość produktów, plik Gerbera i wymagania techniczne ((materiał/obróbka powierzchni/grębokość miedzi/grębokość płyty,...)
PCBA: informacje o PCB, BOM, ((dokumentacja badawcza...)

P2: Jakie formaty plików akceptujesz do produkcji?
Odpowiedź:
Plik PCB Gerber
Wykaz BOM dla PCB
Metoda badania PCBA

P3: Czy moje pliki są bezpieczne?
Odpowiedź:
Twoje pliki są całkowicie bezpieczne, chroniamy własność intelektualną naszych klientów przez cały proces, wszystkie dokumenty klientów nigdy nie są udostępniane osobom trzecim.

P4: Jaka jest metoda wysyłki?
Odpowiedź:
Możemy zaoferować FedEx / DHL / TNT / UPS do wysyłki.

P5: Jaka jest metoda płatności?
Odpowiedź:
Przesyłka telegraficzna z góry (z góry TT, T/T), PayPal jest akceptowalna.

- Nie.Opis produktu- Nie.

Specyfikacja:
warstwy PCB:	1-42 warstwy
Materiały PCB:	CEM1, CEM3, Rogers, FR-4, FR-4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów
Maksymalny rozmiar płyty PCB:	620 mm*1100 mm
Świadectwo PCB:	Zgodność z dyrektywą RoHS
grubość PCB:	10,6 ± 0,1 mm
Gęstość warstwy miedzi:	0.5-5 uncji
Gęstość warstwy wewnętrznej miedzi:	0.5-4 uncji
Maksymalna grubość płyty PCB:	60,0 mm
Minimalna wielkość otworu:	0.20mm
Minimalna szerokość linii/przestrzeń:	3/3ml
Min. S/M Pitch:	0.1mm(4mil)
Gęstość płyty i współczynnik otworu:	30:1
Minimalne otwory miedziane:	20 μm
Tolerancja (PTH):	± 0,075 mm ((3 mil)
Tolerancja (NPTH):	±0,05 mm (2 mil)
Odchylenie pozycji otworu:	±0,05 mm (2 mil)
Tolerancja:	±0,05 mm (2 mil)
Maska lutowa PCB:	Czarny, biały, żółty
Powierzchnia PCB wykończona:	HASL bez ołowiu, zanurzenie ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Peelable, Zanurzenie Silver
Legenda:	Biały
E-test:	100% AOI, rentgen, lotnicze badania sondy.
Opis:	Drogę i wynik/rozcięcie V
Standardy kontroli:	IPC-A-610CCKLASA II
Świadectwa:	UL (E503048),ISO9001/ISO14001/IATF16949
Wydane sprawozdania:	Wykonanie kontroli końcowej, E-test, test spawalności, mikrosekcja i wiele więcej

Znaków:
