PCB o wysokiej częstotliwości
Created with Pixso. Płyty drukowane PCB o wysokiej częstotliwości wielowarstwowe do stacji bazowej bezprzewodowej

Płyty drukowane PCB o wysokiej częstotliwości wielowarstwowe do stacji bazowej bezprzewodowej

Nazwa marki: TECircuit
Numer modelu: TEC0160
MOQ: 1PC dla próbki, 100pcs dla luzem
Cena £: USD 1.99 ~ USD9.99/pcs
Czas dostawy: 5-15 dni roboczych
Warunki płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marka:
Shenzhen Tecircuit Electronics Co., Ltd
Rodzaj produktu:
PCB, płytka wysokiej częstotliwości, SZTYWNA płytka PCB, sztywna płytka, elastyczna płytka, sztywna-
Przedmiot nr.:
R0063
Usługa:
Serwis PCBA
Szczegóły pakowania:
Opakowanie próżniowe + pudełko kartonowe
Możliwość Supply:
50000 sztuk/miesiąc
Podkreślić:

Wysokiej częstotliwości wielowarstwowe PCB

,

Bezprzewodowa stacja bazowa wielowarstwowa PCB

,

Płyty PCB stacji bazowej bezprzewodowej

Opis produktu

Obrazy produktów

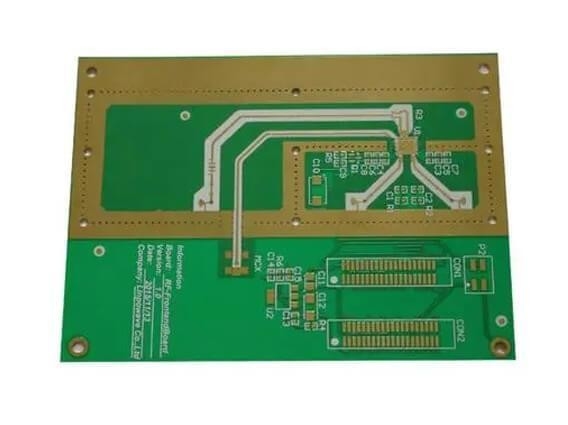

Płyty drukowane PCB o wysokiej częstotliwości wielowarstwowe do stacji bazowej bezprzewodowej 0





O TECircuit



Znaleziono:TECircuit działa od2004.

Miejsce:Dostawca usług w zakresie produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.


Pozycja:Zastosowalne PCB EMS,ofertypełny zakresJednorazowy
usługi w sklepie.

Usługa:
Płyty drukowane (PCBI montaż płytek drukowanych.PCBA), Elastyczna płytka drukowanaFPC), Składniki,
Budowanie pudeł, testowanie.


Zapewnienie jakości: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 i zgodne z ROHS i REACH.

Zdjęcia fabryczne:
Własna fabryka: 50 000 mkw. Pracownicy: 930+



Zastosowanie produktu



  • Jednostki przetwarzające sygnały:

    • Używane w obwodach przetwarzania sygnałów RF do wzmacniania, filtrowania i modulowania sygnałów w celu skutecznej transmisji i odbioru.
  • Przesyłacze:

    • Wykorzystywane w modułach nadajnika, które obsługują zarówno transmisję, jak i odbiór sygnałów radiowych, kluczowych dla komunikacji komórkowej.
  • Interfejsy antenowe:

    • Zintegrowane z PCB, które łączą anteny ze stacją bazową, optymalizując jakość sygnału i zasięg.
  • Zwiększacze mocy:

    • Używany w częstotliwościowych układach wzmacniaczy mocy w celu zwiększenia siły sygnału dla komunikacji dalekiego zasięgu.
  • Przetwarzanie pasma bazowego:

    • Wykorzystywane w procesorach optycznych obsługujących przetwarzanie sygnałów cyfrowych, umożliwiających efektywne przetwarzanie i konwersję danych.
  • Karty interfejsu sieciowego:

    • Zintegrowane z komponentami zarządzającymi komunikacją danych między stacją bazową a siecią, zapewniającymi szybką łączność.
  • Moduły łączności bezprzewodowej:

    • Używane w modułach LTE, 5G i innych technologii bezprzewodowych, ułatwiających zaawansowane możliwości komunikacji.
  • Obwody filtrów:

    • Używane w projektach filtrów, które eliminują niepożądane częstotliwości i poprawiają przejrzystość sygnału.
  • Procesory sygnału cyfrowego (DSP):

    • Zintegrowane w obwody, które wykonują złożone obliczenia na sygnał cyfrowy dla poprawy jakości komunikacji.
  • Systemy sterowania:

    • Używane w układach sterowania, które monitorują i zarządzają działaniem komponentów stacji bazowej, zapewniając niezawodność i wydajność.



Cechy produktu

  1. Materiał o niskiej stratzie:

    • Wykonane z materiałów o niskiej stratze dielektrycznej, aby zminimalizować degradację sygnału przy wysokich częstotliwościach, zapewniając efektywną transmisję sygnału.
  2. Wysoka stabilność termiczna:

    • Zaprojektowany tak, by wytrzymać zmiany temperatury, utrzymując wydajność w wymagających warunkach.
  3. Produkcja precyzyjna:

    • Wykorzystuje zaawansowane techniki produkcyjne w celu osiągnięcia szczelnych tolerancji i wysokiej jakości wykończeń niezbędnych do zastosowań o wysokiej częstotliwości.
  4. Kontrola impedancji:

    • Zaprojektowane w celu utrzymania kontrolowanych poziomów impedancji w celu zapobiegania odbijaniom sygnału i zapewnienia stałej wydajności.
  5. Konstrukcja wielowarstwowa:

    • Często konstruowane jako wielowarstwowe płytki PCB w celu optymalizacji trasy i osłony sygnałów wysokiej częstotliwości, zwiększając wydajność.
  6. Wydajność elektryczna:

    • Wspiera szybką transmisję danych z minimalną stratą sygnału, kluczowa dla nowoczesnych technologii komunikacyjnych.
  7. Doskonałe zarządzanie cieplą:

    • Zaprojektowane do efektywnego rozpraszania ciepła, zapewniając niezawodną pracę komponentów o dużej mocy.
  8. Wzory dostosowywalne:

    • Można je dostosować do specyficznych wymagań aplikacji, umożliwiając unikalne układy i konfiguracje.
  9. Trwałość:

    • Zbudowany tak, by wytrzymać trudne warunki środowiskowe, zapewniając długoterminową niezawodność w eksploatacji na zewnątrz.
  10. Zgodność z przepisami:

    • Zaprojektowane w celu spełnienia standardów branżowych w zakresie bezpieczeństwa i wydajności, zapewniając niezawodną pracę w sieciach komunikacyjnych.





Częste pytania

Pytanie 1: Co jest wymagane do oferty?
Odpowiedź:
PCB: ilość użytkowanych materiałów, plik Gerbera i wymagania techniczne ((materiał/obróbka powierzchniowa, grubość miedzi, grubość płyty,...)
PCBA: informacje o PCB, BOM, ((dokumentacja badawcza...)

P2: Jakie formaty plików akceptujesz do produkcji?
Odpowiedź:
Plik PCB Gerber
Wykaz BOM dla PCB
Metoda badania PCBA


P3: Czy moje pliki są bezpieczne?
Odpowiedź:
Twoje pliki są całkowicie bezpieczne. Wszystkie dokumenty od klientów nigdy nie są udostępniane osobom trzecim.

P4: Jaka jest metoda wysyłki?
Odpowiedź:

Możemy zaoferować FedEx / DHL / TNT / UPS do wysyłki.

P5: Jaka jest metoda płatności?
Odpowiedź:
Przesyłka telegraficzna z góry (z góry TT, T/T), PayPal jest dopuszczalna.

- Nie.Opis produktu- Nie.

Specyfikacja:
warstwy PCB: 1-42 warstwy
Materiały PCB: CEM1, CEM3, Rogers, FR-4, FR4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów
Maksymalny rozmiar płyty PCB: 620 mm*1100 mm
Świadectwo PCB: Zgodność z dyrektywą RoHS
grubość PCB: 10,6 ± 0,1 mm
Gęstość warstwy miedzi: 0.5-5 uncji
Gęstość warstwy wewnętrznej miedzi: 0.5-4 uncji
Maksymalna grubość płyty PCB: 60,0 mm
Minimalna wielkość otworu: 0.20mm
Minimalna szerokość linii/przestrzeń: 3/3ml
Min. S/M Pitch: 0.1mm(4mil)
Gęstość płyty i współczynnik otworu: 30:1
Minimalne otwory miedziane: 20 μm
Tolerancja (PTH): ± 0,075 mm ((3 mil)
Tolerancja (NPTH): ±0,05 mm (2 mil)
Odchylenie pozycji otworu: ±0,05 mm (2 mil)
Tolerancja: ±0,05 mm (2 mil)
Maska lutowa PCB: Czarny, biały, żółty
Powierzchnia PCB wykończona: HASL bez ołowiu, zanurzenie ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Peelable, Zanurzenie Silver
Legenda: Biały
E-test: 100% AOI, rentgen, lotnicze badania sondy.
Opis: Drogę i wynik/rozcięcie V
Standardy kontroli: IPC-A-610CCKLASA II
Świadectwa: UL (E503048),ISO9001/ISO14001/IATF16949
Wydane sprawozdania: Wykonanie kontroli końcowej, E-test, test spawalności, mikrosekcja i wiele więcej
