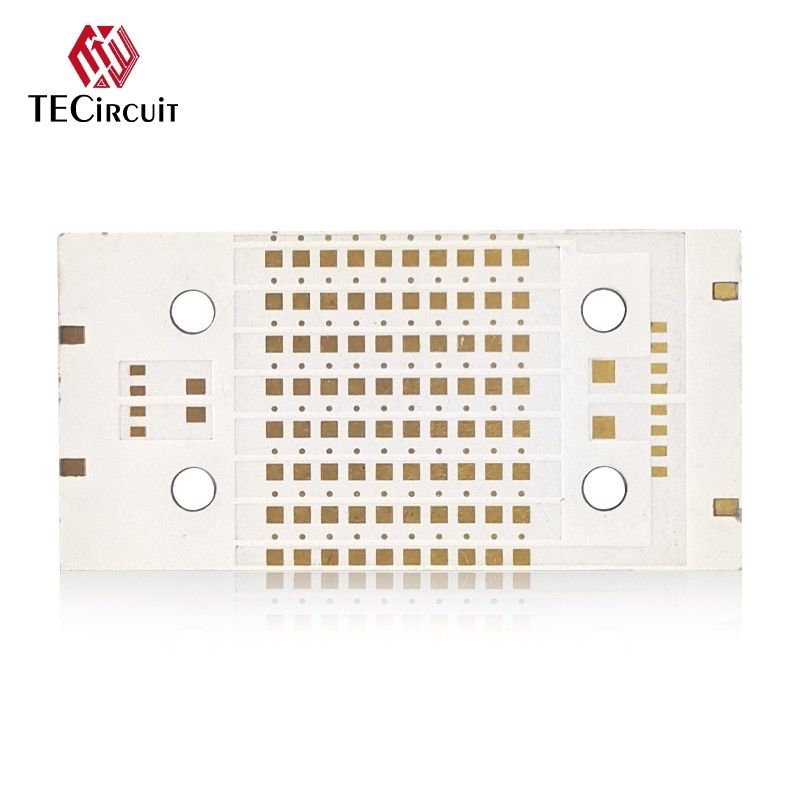

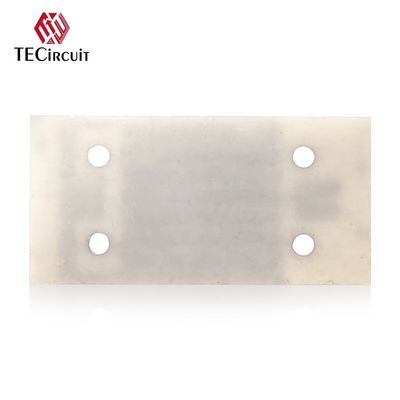

RIGID PCB Board 2 warstwa Metal Core Pcb Double Layer Pcb OEM ODM

O TECircuit
Znaleziono:TECircuit działa od2004.
Miejsce:Dostawca usług w zakresie produkcji elektroniki (EMS) z siedzibą w Shenzhen w Chinach.
Pozycja:Zastosowalne PCB EMS,ofertypełny zakresJednorazowyusługi w sklepie.
Usługa: Płyty drukowane (PCBI montaż płytek drukowanych.PCBA), Elastyczna płytka drukowanaFPC), Składniki,Budowanie pudeł, testowanie.
Zapewnienie jakości:UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949 oraz zgodne z ROHS i REACH.
Zdjęcia fabryczne:
Własna fabryka: 50 000 mkw. Pracownicy: 930+

TECapacyjność obwodu
1. Rozwój schematyczny i układ PCB ((co używamy jest Protel, PADS)
2Produkcja płyt PCB z 1-40 warstw (jednostronne, podwójne, wielowarstwowe, płyty HDI, płyty do zakopania i ślepych otworów itp.)
3Zakup i zarządzanie materiałami
4Prototyp i NPI (wprowadzenie nowego produktu)
5. PCBA (SMD Placement obejmuje 0402, QFP, QFN, BGA itp.) oraz poprzez montaż otworów, badania w obwodzie i badania funkcjonalne)
6. Przedprogramowanie IC i weryfikacja funkcji i badanie spalania
7Kompletne złożenie jednostki (budowa pudełka obejmuje plastikowe, ekranowe, metalowe obudowy, membrany, cewki, przewody drukowe itp.)
8. Powłoka środowiskowa
9Inżynieria obejmująca części kończące życie, zastąpienie przestarzałych komponentów i wsparcie projektowe dla obwodów, obudowy metalowej i plastikowej oraz PCP

Częste pytania
Pytanie 1: Co jest wymagane do oferty?
Odpowiedź:
PCB: ilość użytkowanych materiałów, plik Gerbera i wymagania techniczne ((materiał/obróbka powierzchniowa, grubość miedzi, grubość płyty,...)
PCBA: informacje o PCB, BOM, ((dokumentacja badawcza...)

P2: Jakie formaty plików akceptujesz do produkcji?
Odpowiedź:
Plik PCB Gerber
Wykaz BOM dla PCB
Metoda badania PCBA

P3: Czy moje pliki są bezpieczne?
Odpowiedź:
Twoje pliki są całkowicie bezpieczne. Wszystkie dokumenty od klientów nigdy nie są udostępniane osobom trzecim.

P4: Jaka jest metoda wysyłki?
Odpowiedź:
Możemy zaoferować FedEx / DHL / TNT / UPS do wysyłki.

P5: Jaka jest metoda płatności?
Odpowiedź:
Przesyłka telegraficzna z góry (z góry TT, T/T), PayPal jest dopuszczalna.

- Nie.Opis produktu

Specyfikacja:
warstwy PCB:	1-42 warstwy
Materiały PCB:	CEM1, CEM3, Rogers, FR-4, FR4 o wysokiej temperaturze grzywny, Baza aluminiowa, wolna od halogenów
Maksymalny rozmiar płyty PCB:	620 mm*1100 mm
Świadectwo PCB:	Zgodność z dyrektywą RoHS
grubość PCB:	10,6 ± 0,1 mm
Gęstość warstwy miedzi:	0.5-5 uncji
Gęstość warstwy wewnętrznej miedzi:	0.5-4 uncji
Maksymalna grubość płyty PCB:	60,0 mm
Minimalna wielkość otworu:	0.20mm
Minimalna szerokość linii/przestrzeń:	3/3ml
Min. S/M Pitch:	0.1mm(4mil)
Gęstość płyty i współczynnik otworu:	30:1
Minimalne otwory miedziane:	20 μm
Tolerancja (PTH):	± 0,075 mm ((3 mil)
Tolerancja (NPTH):	±0,05 mm (2 mil)
Odchylenie pozycji otworu:	±0,05 mm (2 mil)
Tolerancja:	±0,05 mm (2 mil)
Maska lutowa PCB:	Czarny, biały, żółty
Powierzchnia PCB wykończona:	HASL bez ołowiu, zanurzenie ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Peelable, Zanurzenie Silver
Legenda:	Biały
E-test:	100% AOI, rentgen, lotnicze badania sondy.
Opis:	Drogę i wynik/rozcięcie V
Standardy kontroli:	IPC-A-610CCKLASA II
Świadectwa:	UL (E503048),ISO9001/ISO14001/IATF16949
Wydane sprawozdania:	Wykonanie kontroli końcowej, E-test, test spawalności, mikrosekcja i wiele więcej
